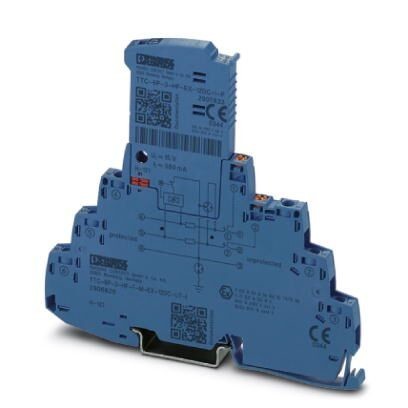

Защита от перенапряжений, включает в себя защитный штекер и базовый элемент, со встроенным индикатором состояния и ножевыми размыкателями для трехпроводной сигнальной цепи Ex-i с общим опорным потенциалом. Для высокочастотных приложений. Непрямое заземление через газовый разрядник, поддержка HART.
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Характеристики клемм
6. Стандарты и предписания
7. Данные по взрывозащищенности
8. Соответствия / сертификаты
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
Высота | 105, 8 мм |
Ширина | 6, 2 мм +0, 1 мм |
Глубина | 100 мм (вкл. монтажная рейка 7, 5 мм) |
2. Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Степень защиты | IP20 |
3. Общие сведения
Материал корпуса | PBT |
Класс воспламеняемости согласно UL 94 | V-0 |
Цвет | небесно-синий RAL 5015 |
Тип монтажа | Монтажная рейкаTH 35 - 7, 5 mm |
Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Направление действие | Line-Line &Line-Signal Ground/Shield &optional Signal Ground/Shield-Earth Ground |
4. Защитная цепь
Класс испытания согл. МЭК | C1 |
C2 | |
C3 | |
D1 | |
Номинальное напряжение UN | 12 В DC |
Макс. напряжение при длит. нагрузке UC | 15 В DC |
Расчетный ток | 600 мА (40 °C) |
Эффективный рабочий ток IC при UC | ≤ 100 мкA |
Ток защитного проводника IPE | ≤ 1 мкA |
Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0, 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0, 5 кA |
Отводимый импульсный ток Iimp (10/350) мкс (жила—масса сигнала) | 0, 5 кA |
Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
Уровень защиты Up (жила-жила) | ≤ 145 В (C1 - 1 кВ/500 A) |
≤ 260 В (C2 - 10 кВ / 5 кА) | |
≤ 30 В (C3 - 100 A) | |
Уровень защиты Up (жила-земля) | ≤ 1, 1 кВ (C1 - 1 кВ/500 A) |
≤ 750 В (C2 - 10 кВ / 5 кА) | |
≤ 1, 2 кВ (C3 - 100 A) | |
Уровень защиты Up (жила—масса сигнала) | ≤ 95 В (C1 - 1 кВ/500 A) |
≤ 95 В (C2 - 10 кВ / 5 кА) | |
≤ 30 В (C3 - 100 A) | |
Уровень защиты Up, статический (жила-жила) | ≤ 35 В (C1 - 1 кВ/500 A) |
≤ 95 В (C2 - 10 кВ / 5 кА) | |
Уровень защиты Up, статический (жила-земля) | ≤ 85 В (C1 - 1 кВ/500 A) |
≤ 750 В (C2 - 10 кВ / 5 кА) | |
Уровень защиты Up, статический (жила—масса сигнала) | ≤ 35 В (C1 - 1 кВ/500 A) |
≤ 95 В (C2 - 10 кВ / 5 кА) | |
Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
Время срабатывания tA (фаза — масса сигнала) | ≤ 1 нс |
Время срабатывания tA (фаза-земля) | ≤ 100 нс |
Вносимое затухание aE, сим. | тип. 0, 3 дБ (≤ 8, 7 МГц / 150 Ω) |
Вносимое затухание aE, асим. | тип. 0, 3 дБ (≤ 10, 5 МГц / 150 Ω) |
Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
Максимальная частота fg (3 дБ), асим. (земля) в системах сопротивлением 150 Ом | тип. 60 МГц |
Емкость (фаза-фаза) | тип. 32 пФ |
Емкость (фаза — сигнальная масса) | тип. 32 пФ |
Сопротивление на цепь | 1, 65 Ω ±20 % |
Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
Номинал предохранителя, макс. | 630 мА (FF) |
Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
C2 - 10 кВ / 5 кA | |
C3 - 100 A | |
D1 - 500 A | |
Устойчивость к импульсному току (фаза — сигнальная масса) | C1 - 1 кВ/500 A |
C2 - 10 кВ/5 kA | |
C3 - 100 A | |
D1 - 500 A | |
Время сброса импульса (фаза-фаза) | ≤ 30 мс |
Время сброса импульса (фаза-земля) | ≤ 30 мс |
Время сброса импульса (жила—масса сигнала) | ≤ 30 мс |
5. Характеристики клемм
Тип подключения | Винтовые зажимы |
Резьба винтов | M3 |
Момент затяжки | 0, 5 Нм ... 0, 6 Нм |
Длина снятия изоляции | 8 мм |
Сечение гибкого провода | 0, 2 мм² ... 2, 5 мм² |
Сечение жесткого провода | 0, 2 мм² ... 4 мм² |
Сечение проводника AWG | 24 ... 12 |
6. Стандарты и предписания
Стандарты/нормативные документы | EN 60079-0 2012 + A11 2013 |
EN 60079-11 2012 | |
EN 61643-21 2001 + A1 2009 + A2 2013 | |
МЭК 60079-0 2011 (измененный) + поправка 2012 + поправка 2013 | |
МЭК 60079-11 2008 | |
МЭК 61643-21 2000 + поправка 2001 + A1 2008, измененный + A2 2012 |
7. Данные по взрывозащищенности
Максимальная внутренняя емкость Сi | возможность игнорирования |
Макс. внутренняя индуктивность Li | возможность игнорирования |
Максимальный входной ток Ii | 400 мА (T4 / ≤ 50 °C) |
350 мА (T6 / ≤ 35 °C) | |
Макс. входное напряжение Ui | 15 В DC |
Напряжения изоляции относительно земли | >180 В DC |
Температура окружающей среды (при эксплуатации) | -40 °C ... 35 °C (T6 / 85 °C) |
-40 °C ... 50 °C (T4 / 135 °C) |
8. Соответствия / сертификаты
UL, США / Канада | Class I, Div. 2, Groups A, B, C, D T4A |
9. Соответствие экологическим нормам
REACh SVHC | Lead 7439-92-1 |
China RoHS | Период времени для применения по назначению (EFUP)50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
ECl@ss 4.0 | 27140201 |
ECl@ss 4.1 | 27130801 |
ECl@ss 5.0 | 27130801 |
ECl@ss 5.1 | 27130801 |
ECl@ss 6.0 | 27130800 |
ECl@ss 7.0 | 27130807 |
ECl@ss 8.0 | 27130807 |
ECl@ss 9.0 | 27130807 |
11. ETIM
ETIM 3.0 | EC000943 |
ETIM 4.0 | EC000943 |
ETIM 5.0 | EC000943 |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
12. UNSPSC
UNSPSC 6.01 | 30212010 |
UNSPSC 7.0901 | 39121610 |
UNSPSC 11 | 39121610 |
UNSPSC 12.01 | 39121610 |
UNSPSC 13.2 | 39121620 |
UNSPSC 18.0 | 39121620 |
UNSPSC 19.0 | 39121620 |
UNSPSC 20.0 | 39121620 |
UNSPSC 21.0 | 39121620 |
