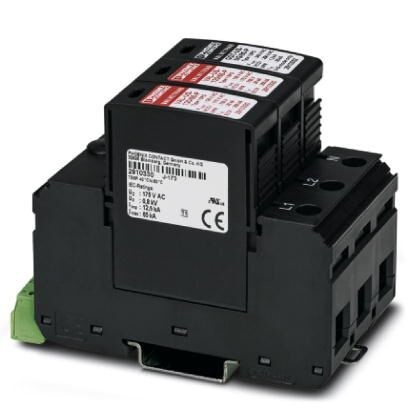

Устройство защиты от перенапряжений, тип 1 VAL-US-120/65/2+1-FM

Описание

Характеристики

3-канальное устр-во защиты от перенапр. с контактом дистанц. сигнализации для 120/240 В AC (в конфиг. с расщепленной фазой), 3 жилы и земля.

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Защитная цепь
5. Индикатор / Дистанционная сигнализация
6. Параметры соединения
7. Спецификации UL
8. Индикатор / дистанционная сигнализация UL
9. UL данные по присоединению
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Размеры
Высота 98, 7 мм
Ширина 53, 4 мм
Глубина 77, 5 мм
Единица шага 3 TE
2. Окружающие условия
Степень защиты IP20 (только при использовании всех клеммных зажимов)
Температура окружающей среды (при эксплуатации) -40 °C ... 80 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 80 °C
Высота ≤ 2000 м (amsl (выше уровня моря))
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Удары (при эксплуатации) 30г (Полусинусоида / 11 мс / 3x X, Y, Z)
Вибрация (при эксплуатации) 7, 5г (10 ... 500 Гц / 2, 5 ч / X, Y, Z)
3. Общие сведения
Класс испытания согл. МЭК I / II
T1 / T2
Тип EN T1 / T2
Система энергоснабжения IEC TN-S
TT
Защитная цепь L-N
L-PE
N-PE
Тип монтажа Монтажная рейка35 мм
Цвет иссиня-чёрный RAL 9005
Материал корпуса PA 6.6
PBT
Степень загрязнения 2
Класс воспламеняемости согласно UL 94 V-0
Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках
Полюсов 3
Сообщение, неисправность устройства для защиты от импульсных перенапряжений световая, контакт для дистанционной передачи сигнала
4. Защитная цепь
Номинальное напряжение UN 120/240 В AC (TN-S)
120/240 В AC (TT)
Номинальная частота fN 50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке UC (L-N) 175 В AC
Макс. напряжение при длительной нагрузке UC (N-PE) 264 В AC
Номинальный ток IL 80 A
Ток защитного проводника IPE ≤ 5 мкA
Номинальный импульсный разрядный ток In (8/20) мкс (L-N) 12, 5 кA
Номинальный импульсный ток утечки In (8/20) мкс (L-PE) 12, 5 кA
Номинальный импульсный разрядный ток In (8/20) мкс (N-PE) 50 кA
Общий максимальный импульсный ток утечки Itotal (10/350) мкс 37, 5 кA
Способность к гашению сопровождающего тока Ifi (N-PE) 100 A (264 В AC)
Стойкость к короткому замыканию ISCCR 25 кA
Уровень защиты Up (L-N) ≤ 0, 8 кВ
Уровень защиты Up (L-PE) ≤ 2 кВ
Уровень защиты Up (N-PE) ≤ 1, 7 кВ
Остаточное напряжение Ures (L-N) ≤ 0, 8 кВ (при In)
≤ 0, 75 кВ (При 10 кА)
≤ 0, 65 кВ (при 5 кА)
≤ 0, 6 кВ (При 3 кА)
Остаточное напряжение Ures (L-PE) ≤ 2 кВ (при In)
≤ 1, 5 кВ (При 10 кА)
≤ 1, 4 кВ (при 5 кА)
≤ 1, 3 кВ (При 3 кА)
Остаточное напряжение Ures (N-PE) ≤ 0, 6 кВ (при In)
≤ 0, 5 кВ (При 10 кА)
≤ 0, 5 кВ (при 5 кА)
≤ 0, 4 кВ (При 3 кА)
Характеристика TOV при UT (L-N) 208 В AC (5 с / режим устойчивости)
240 В AC (120 мин / режим безопасного сбоя)
Характеристика TOV при UT (N-PE) 1200 В AC (200 мс / режим устойчивости)
Время срабатывания tA (L-N) ≤ 25 нс
Время срабатывания tA (L-PE) ≤ 100 нс
Время срабатывания tA (N-PE) ≤ 100 нс
Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG)
Макс. номинал входного предохранителя при подключении ответвлений 160 A (gG)
5. Индикатор / Дистанционная сигнализация
Функция переключения Переключающий контакт
Рабочее напряжение 5 В AC ... 250 В AC
30 В DC
Рабочий ток 5 мA AC ... 1, 5 A AC
1 A DC
Тип подключения Винтовые зажимы
Резьба винтов M2
Момент затяжки 0, 25 Нм
Длина снятия изоляции 7 мм
Сечение гибкого провода 0, 14 мм² ... 1, 5 мм²
Сечение жесткого провода 0, 14 мм² ... 1, 5 мм²
Сечение проводника AWG 28 ... 16
6. Параметры соединения
Тип подключения Винтовые зажимы
Резьба винтов M5
Момент затяжки 4, 5 Нм (1, 5 мм² ... 16 мм²)
4, 5 Нм (25 мм² ... 35 мм²)
Длина снятия изоляции 16 мм
Сечение гибкого провода 1, 5 мм² ... 25 мм²
Сечение жесткого провода 1, 5 мм² ... 35 мм²
Сечение проводника AWG 15 ... 2
7. Спецификации UL
Тип SPD 1
Максимальное напряжение длительной нагрузки MCOV (L-L) 350 В AC
Максимальное напряжение длительной нагрузки MCOV (L-N) 175 В AC
Максимальное напряжение длительной нагрузки MCOV (L-G) 175 В AC
Максимальное напряжение длительной нагрузки MCOV (N-G) 264 В AC
Номинальное напряжение 120/240 В AC (Сплит-фаза)
Защитная цепь L-L
L-N
L-G
N-G
Система распределения энергии Split phase
Номинальная частота 50/60 Гц
Ограничитель номинального напряжения VPR (L-L) 1200 В
Ограничитель номинального напряжения VPR (L-N) 700 В
Ограничитель номинального напряжения VPR (L-G) 1500 В
Ограничитель номинального напряжения VPR (N-G) 1200 В
Номинальный импульсный разрядный ток In 20 кA
Максимальный имульсный ток для каждой фазы 65 кA
Стойкость к короткому замыканию (SCCR) 200 кA
8. Индикатор / дистанционная сигнализация UL
Рабочее напряжение 125 В AC
Рабочий ток 1 A AC
Момент затяжки 2 lbf-in. ... 4 lbf-in.
Сечение проводника AWG 30 ... 14
9. UL данные по присоединению
Сечение проводника AWG 10 ... 2
Момент затяжки 30 lbf-in.
10. Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-11 2011
EN 61643-11 2012
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
12. eCl@ss
ECl@ss 6.0 27130800
ECl@ss 7.0 27130805
ECl@ss 8.0 27130805
ECl@ss 9.0 27130805
13. ETIM
ETIM 5.0 EC000941
ETIM 6.0 EC000941
ETIM 7.0 EC000941
