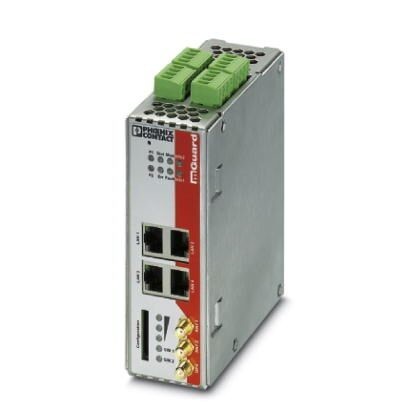

Устройство защиты TC MGUARD RS2000 4G VPN

Описание

Характеристики

Защитное оборудование с интерфейсом мобильной связи 4G, слот для SD-карты, 2 VPN-туннеля, межсетевой экран для простой конфигурации, маршрутизатор с NAT/1 1-NAT, коммутатор с 4 портами, 2 слота для SIM-карт

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Интерфейсы
7. Интерфейс беспроводной связи
8. Функции
9. Цифровые выходы
10. Цифровые входы
11. Соответствие / сертификаты
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
16. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина 45 мм
Высота 130 мм
Глубина 114 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -40 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Высота ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте)
Степень защиты IP20
4. Общие сведения
Гальваническая развязка VCC // PE
Испытательное напряжение / интерфейс передачи данных 1 кВ (50 Гц, 1 мин)
Испытательное напряжение, интерфейс передачи данных / питание 1 кВ (50 Гц, 1 мин)
Электромагнитная совместимость Соответствие Директиве о радиооборудовании 2014/53/ЕС (RED)
Вес нетто 610 г
Материал корпуса Металл
Цвет cеребристый
MTTF 582 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день))
271 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34, 25 % (5 дней в неделю, 12 часов в день))
114 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день))
Степень загрязнения 2
Разрешения на радиосвязь Европа
5. Питание
Диапазон напряжения питания 11 В DC ... 36 В DC (с помощью вставных винтовых клемм COMBICON)
Потребляемый ток, макс.
Потребляемый ток, типовой
Сечение жесткого проводника макс. 2, 50 мм²
Сечение жесткого проводника мин. 0, 20 мм²
Сечение гибкого проводника AWG, макс. 14
Мин. сечение гибкого проводника AWG 24
6. Интерфейсы
Интерфейс 1 Интерфейс Ethernet, 10/100Base-T(X) согласно IEEE 802.3
Интерфейс Ethernet
Количество портов 4
Тип подключения RJ45
Дальность передачи 100 м (Витая пара, экранированная)
Поддерживаемые протоколы TCP/IP, UDP/IP, FTP, HTTP
Вспомогательные протоколы ARP, DHCP, PING (ICMP), SNMP V1, SMTP
Основные функции Маршрутизатор с упрощенным межсетевым защитным экраном 2-Click и VPN для 2 туннелей (фикс.), металлический корпус, слот для любых карт SD
Интерфейс 2 Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1
Интерфейс RS-232
Тип подключения Штекер D-SUB-9
Формат файла / кодирование UART/NRZ8 данных, 1/2 стоп, четность None/Even/Odd
Дальность передачи 15 м
Контроль потока данных / протокол Программная поддержка квитирования, Xon/Xoff или аппаратная поддержка квитирования RTS/CTS
Скорость последовательной передачи данных 9, 619, 238, 457, 6115, 2 кбит/с
7. Интерфейс беспроводной связи
Описание интерфейса GSM / GPRS / EDGE / UMTS / HSPA / LTE (FDD)
Частота 850 МГц (2 Вт (EGSM))
900 МГц (2 Вт (EGSM))
1800 МГц (1 Вт (EGSM))
1900 МГц (1 Вт (EGSM))
850 МГц (UMTS/HSPA B5)
900 МГц (UMTS/HSPA B8)
1900 МГц (UMTS/HSPA B2)
2100 МГц (UMTS/HSPA B1)
800 МГц (LTE B20)
850 МГц (LTE B5)
900 МГц (LTE B8)
1700 МГц (LTE B4)
1800 МГц (LTE B3)
1900 МГц (LTE B2)
2100 МГц (LTE B1)
2600 МГц (LTE B7)
Скорость передачи данных ≤ 150 Мбит/с (LTE (DL))
≤ 50 Мбит/с (LTE (UL))
Антенна Антенное гнездо SMA, полное сопротивление 50 Ом
SIM-интерфейс 1 1, 8 Вольт, 3 Вольт
GPRS Класс 12, класс B
CS1 ... CS4
EDGE Multislot класс 10
UMTS HSPA 3GPP R9
LTE CAT4
Функция сети 4 временных промежутка для приема и 4 временных промежутка для передачи данных. PIN-код сохраняется в модеме. После исчезновения напряжения питания повторное подключение к сети осуществляется автоматически. Встроенный стек TCP/IP, межсетевой экран с поддержкой VPN, автоматическое установление соединения.
Проверка сети Светодиодная гистограмма для индикации качества приема
Поддержка стран Европа
8. Функции
Управление через веб-интерфейс да
Управление Управление через сеть Интернет, SNMP
Функции безопасности поддерживается поддерживается поддерживается DES, 3DES, AES-128, -192, -256 ESP-тоннель/ ESP-транспорт поддерживается поддерживается Сертификат X.509v3, включ. RSA или PSK MD5, SHA-1 Quick mode, Main mode, PFS RFC 3706 входящий и исходящий поток данных Стандартная маршрутизация, NAT, 1 1-NAT, перенаправление портов
9. Цифровые выходы
Наименование, выход Цифровой выход
Количество выходов 3
Выходной сигнал, напряжение 10 В DC ... 30 В DC (В зависимости от рабочего напряжения)
Выходной сигнал, ток ≤ 125 мА (Защитой от короткого замыкания)
10. Цифровые входы
Описание входа Цифровой вход
Количество входов 3
Входной сигнал напряжения 10 В DC ... 30 В DC
Входной сигнал тока 5 мА
11. Соответствие / сертификаты
Наименование CE
Маркировка Соответствует требованиям ЕС
Наименование Испытание вредными газами
Маркировка ISA-S71.04-1985 G3 Harsh Group A
12. Стандарты и предписания
Электромагнитная совместимость Соответствие Директиве о радиооборудовании 2014/53/ЕС (RED)
Тип испытания Испытание свободным падением согл. IEC 60068-2-32
Данные испытания 1 м
Тип испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Данные испытания 5г, 10 ... 150 Гц, 2, 5 ч, в направлении XYZ
Тип испытания Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания Эксплуатация15 g, длительность 11 мс, ударный импульс полусинусоида
Тип испытания Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27
Данные испытания Буферизация30г, длительность 11 мс, ударный импульс полусинусоида
Материалы, не ухудшающие свойств при попадании на них лаков и красок согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Стандарты / нормативные документы EN 61000-4-2
Разряд между контактами ± 6 кВ (Уровень контроля 3)
Стандарты / нормативные документы EN 61000-4-3
Диапазон частот 80 МГц ... 3 ГГц (Уровень контроля 3)
Стандарты / нормативные документы EN 61000-4-4
Примечания Критерий B
Стандарты / нормативные документы EN 61000-4-5
Сигнал ± 1 кВ (Линия передачи данных, несимметричная)
Стандарты / нормативные документы EN 61000-6-4
EN 61000-4-6
Диапазон частот 0, 15 МГц ... 80 МГц
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 4.0 27250300
ECl@ss 4.1 27250300
ECl@ss 5.0 19030100
ECl@ss 5.1 19030100
ECl@ss 6.0 19170100
ECl@ss 7.0 19170103
ECl@ss 8.0 19170103
ECl@ss 9.0 19170103
15. ETIM
ETIM 3.0 EC000310
ETIM 4.0 EC001478
ETIM 5.0 EC001478
ETIM 6.0 EC001478
ETIM 7.0 EC001478
16. UNSPSC
UNSPSC 6.01 30211506
UNSPSC 7.0901 39121008
UNSPSC 11 39121008
UNSPSC 12.01 39121008
UNSPSC 13.2 43201553
UNSPSC 18.0 43222609
UNSPSC 19.0 43222609
UNSPSC 20.0 43222609
UNSPSC 21.0 43222609
