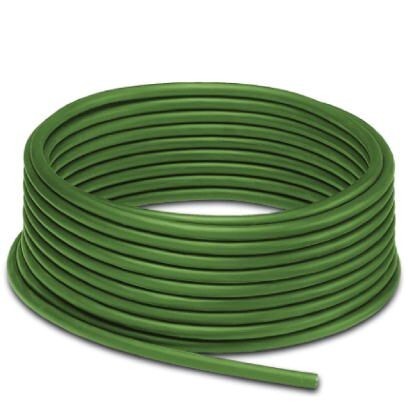

Продается на метры, Кабель для монтажа удаленной шины, INTERBUS, экранирован., PUR, зеленый RAL 6017, 9-жильные (3 x 2 x 0,22 мм² + 3 x 1 мм²), цвет жилызелено-желтый, бело-коричневый, серо-розовый, красный, синий, зеленый/желтый, твердый монтаж
Характеристики
Оглавление 1. Общие характеристики
2. Кабель
3. Соответствие экологическим нормам
4. eCl@ss
5. ETIM
6. UNSPSC
2. Кабель
3. Соответствие экологическим нормам
4. eCl@ss
5. ETIM
6. UNSPSC
1. Общие характеристики
| Полюсов | 9 |
| Альтернативное краткое описание изделия | Установочный кабель удаленной шины |
2. Кабель
| Тип сигнала/категория | INTERBUS |
| Конструкция кабеля | 3 x 2 x 0, 22 мм² + 3 x 1 мм² |
| Сечение провода | 3x 2x 0, 22 мм² (Данные) |
| 3x 1 мм² (Питание) | |
| Конструкция кабеля, сигнальная линия | 7x 0, 20 мм |
| Конструкция кабеля, напряжение питания | 14x 0, 30 мм |
| Диаметр проводника вкл. изоляцию | 1 мм (Данные) |
| 1, 7 мм (Питание) | |
| Цвета жил | зелено-желтый, бело-коричневый, серо-розовый, красный, синий, зеленый/желтый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 3 пары и 3 жилы к сердечнику |
| Экранировка | Оплетка из оцинкованной медной проволоки |
| Внешняя оболочка, цвет | зеленый RAL 6017 |
| Наружный диаметр кабеля D | 7, 7 мм +0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 7, 5 x D |
| Минимальный радиус изгиба, гибкая прокладка | 15 x D |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | PE |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 5 ГΩ*км (Данные) |
| ≥ 5 ГΩ*км (Питание) | |
| Сопротивление шлейфа | ≤ (Данные) |
| ≤ (Питание) | |
| Проводники - емкость | ≤ 60 нФ/км (при 800 Гц) |
| Волновое сопротивление | 110 Ω ±20 Ω (при 64 кГц) |
| 95 Ω ±15 Ω (при > 1 МГц) | |
| Переходное затухание (NEXT) | ≥ 61 дБ (при 772 кГц) |
| ≥ 59 дБ (при 1 МГц) | |
| ≥ 55 дБ (при 2 МГц) | |
| ≥ 50 дБ (при 4 МГц) | |
| ≥ 46 дБ (при 8 МГц) | |
| ≥ 44 дБ (при 10 МГц) | |
| ≥ 41 дБ (при 16 МГц) | |
| ≥ 40 дБ (при 20 МГц) | |
| Ослабление | ≤ 10 дБ/км (при 256 кГц) |
| ≤ 25 дБ/км (при 772 кГц) | |
| ≤ 28 дБ/км (при 1 МГц) | |
| ≤ 69 дБ/км (при 4 МГц) | |
| ≤ 12 дБ/км (при 10 МГц) | |
| ≤ 15, 5 дБ/км (при 16 МГц) | |
| ≤ 17, 2 дБ/км (при 20 МГц) | |
| Скорость передачи сигнала | 0, 66 c |
| Сопротивление устройства сопряжения | |
| Номинальное напряжение, проводник | 250 В (Пиковое значение, не для применения под сильной токовой нагрузкой) |
| 450 В (Питание) | |
| Испытательное напряжение, фаза / фаза | 1500 Вэфф |
| Испытательное напряжение, фаза / экран | 1000 Вэфф |
| Негорючесть | согласно VDE 0472 части 804, способ испытания B |
| согласно МЭК 60332-1 | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -30 °C ... 70 °C (кабель, для подвижного монтажа) |
3. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
4. eCl@ss
| ECl@ss 10.0.1 | 27060390 |
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27061801 |
| ECl@ss 8.0 | 27061801 |
| ECl@ss 9.0 | 27061801 |
5. ETIM
| ETIM 2.0 | EC000304 |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002498 |
| ETIM 5.0 | EC000830 |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
6. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
