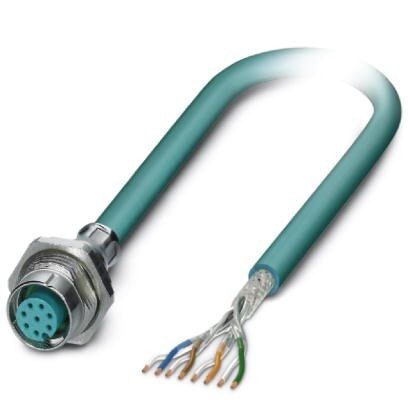

Готовый кабель Ethernet, экранированный, 4 пары, AWG 26, гибкий, (7-жильный), RAL 5021 (цвет морской воды), встраиваемая гнездовая часть M12, монтаж на заднюю стенку/при помощи винтового соединения с резьбой M16, другой конец - без разъема, прямая разводка, длина 5 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Окружающие условия
3. Общие характеристики
4. Параметры, головка 1
5. Параметры, головка 2
6. Стандарты и предписания
7. Кабель
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
2. Окружающие условия
| Степень защиты | IP67 (в смонтированном состоянии) |
| IP65 (в смонтированном состоянии) | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| -25 °C ... 85 °C (кабель, для подвижного монтажа) | |
| -40 °C ... 85 °C (кабель, жестко прокладываемый) |
3. Общие характеристики
| Указание | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком > IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Расчетный ток при 40 ℃ | 2 A |
| Расчетное напряжение | 30 В |
| Расчетное импульсное напряжение | 0, 8 кВ |
| Полюсов | 8 |
| Тип сигнала/категория | Ethernet CAT5 (в соответствии с МЭК 11801), 1 Гбит/с |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Альтернативное краткое описание изделия | Ethernet-кабель |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Степень защиты | IP65/IP67 |
4. Параметры, головка 1
| Исполнение головки | Встраиваемое гнездо прямое M12 SPEEDCON / IP67 |
| Кол-во контактов (поверхность сопряжения) | 8 |
| Кодирование | A (Стандартный) |
| Экранирован. | есть |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
5. Параметры, головка 2
| Исполнение головки | свободный конец |
| Кол-во контактов (поверхность сопряжения) | 8 |
6. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | V0 |
7. Кабель
| Тип кабеля | Ethernet гибкий CAT5 |
| Тип кабеля (краткое обозначение) | 94B |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 1 Гбит/с |
| Конструкция кабеля | 4x2xAWG26/7SF/UTP |
| Сечение провода | 4x 2x 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 0, 96 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 1, 05 мм |
| Наружный диаметр кабеля D | 6, 4 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Прочность на разрыв GRP | ≤ 100 Н |
| Масса кабеля | 47 кг/км |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290, 00 Ом/км |
| Проводники - емкость | 48 нФ/км (при 1 кГц) |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 71, 3 дБ (при 1 МГц) |
| 62, 3 дБ (при 4 МГц) | |
| 56, 3 дБ (при 10 МГц) | |
| 53, 2 дБ (при 16 МГц) | |
| 51, 8 дБ (при 20 МГц) | |
| 48, 9 дБ (при 31, 25 МГц) | |
| 44, 4 дБ (при 62, 5 МГц) | |
| 41, 3 дБ (при 100 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 62, 3 дБ (при 1 МГц) |
| 53, 3 дБ (при 4 МГц) | |
| 47, 3 дБ (при 10 МГц) | |
| 44, 2 дБ (при 16 МГц) | |
| 42, 8 дБ (при 20 МГц) | |
| 39, 9 дБ (при 31, 25 МГц) | |
| 35, 4 дБ (при 62, 5 МГц) | |
| 32, 3 дБ (при 100 МГц) | |
| Ослабление | 3, 2 дБ (при 1 МГц) |
| 6 дБ (при 4 МГц) | |
| 9, 5 дБ (при 10 МГц) | |
| 12, 1 дБ (при 16 МГц) | |
| 13, 6 дБ (при 20 МГц) | |
| 17, 1 дБ (при 31, 25 МГц) | |
| 24, 8 дБ (при 62, 5 МГц) | |
| 32 дБ (при 100 МГц) | |
| Затухание несогласованности (RL) | 23 дБ (при 4 МГц) |
| 24, 1 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23, 6 дБ (при 31, 25 МГц) | |
| 21, 5 дБ (при 62, 5 МГц) | |
| 20, 1 дБ (при 100 МГц) | |
| Время распространения сигнала | 5, 3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 100, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 80 °C |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27060308 |
| ECl@ss 8.0 | 27060308 |
| ECl@ss 9.0 | 27060308 |
10. ETIM
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC002599 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
11. UNSPSC
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 31261501 |
| UNSPSC 13.2 | 26121604 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
