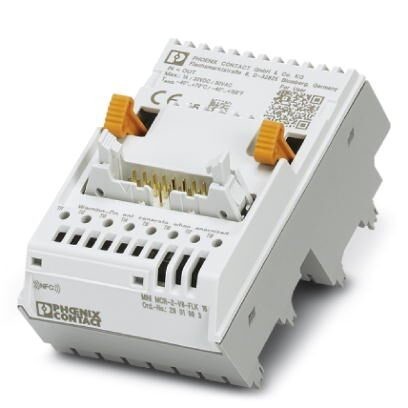

Восемь разделительных усилителей и измерительных преобразователей MINI Analog Pro можно подключить к контроллеру при помощи системного адаптера и системного кабеля, затрачивая минимум времени на разводку и без ошибок.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Параметры подключения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Условия окружающей среды
3. Входные данные
4. Выходные данные
5. Общие сведения
6. Параметры подключения
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Размеры
| Ширина | 51, 1 мм |
| Высота | 104, 1 мм |
| Глубина | 56, 8 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. рабочая высота | 4000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Степень защиты | IP20 (Защита от прикосновений) |
3. Входные данные
| Количество входов | 8 |
| Конфигурируемый / программируемый | нет |
| Максимальный входной ток | 4 A (500 мA на канал) |
| Входное напряжение, максимальное | 30 В |
4. Выходные данные
| Количество выходов | 8 |
| Конфигурируемый / программируемый | нет |
5. Общие сведения
| Степень защиты | IP20 (Защита от прикосновений) |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Расчетное напряжение изоляции | 50 Вэфф |
| Материал корпуса | PBT 7% GF V0 |
| Монтажное положение | на выбор |
6. Параметры подключения
| Наименование, подключение | Выход |
| Тип подключения | IDC/FLK штыревой разъем |
| Полюсов | 16 |
| Размер шага | 2, 54 мм |
7. Стандарты и предписания
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA IIC Gc U |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T5 | |
| Class I, Zone 2, Group IIC T5 | |
| GL | На рассмотрении GL |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 24010400 |
| ECl@ss 4.1 | 24010400 |
| ECl@ss 5.0 | 19030300 |
| ECl@ss 5.1 | 19030300 |
| ECl@ss 6.0 | 27061800 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
10. ETIM
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
11. UNSPSC
| UNSPSC 6.01 | 26121604 |
| UNSPSC 7.0901 | 26121604 |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121604 |
| UNSPSC 13.2 | 26121620 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
