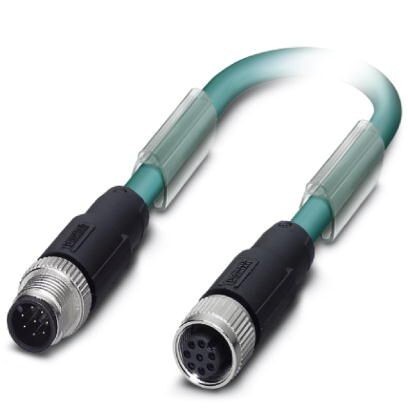

Системный кабель шины, Ethernet CAT5 (1 Гбит/с), 8-полюсн., PUR без галогенов, цвет морской воды RAL 5021, экранирован., Штекеры прямое M12, механические ключиA, к Гнездо прямое M12, механические ключиA, длина кабеля5 м
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Материал
5. Стандарты и предписания
6. Кабель
7. Соответствие экологическим нормам
8. eCl@ss
9. ETIM
10. UNSPSC
1. Размеры
| Длина кабеля | 5 м |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 90 °C (вилка / розетка) |
| Степень защиты | IP65 |
| IP67 |
3. Общие сведения
| Расчетный ток при 40 ℃ | 2 A |
| Расчетное напряжение | 30 В AC |
| 30 В DC | |
| Полюсов | 8 |
| Цвет области ручки | черный |
| Сопротивление изоляции | ≥ 100 MΩ |
| Кодирование | A - стандарт |
| Тип сигнала/категория | Ethernet CAT5 (МЭК 11801), 1 Гбит/с |
| Индикатор состояния | Нет |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Циклы установки | ≥ 100 |
4. Материал
| Класс воспламеняемости согласно UL 94 | HB |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU GF |
| Материал корпуса ручки | TPU, трудновоспламеняем., самозатухающий |
| Материал накатанной гайки | Цинк. литья под давлением, с никелевым покрытием |
| Материал уплотнения | NBR |
5. Стандарты и предписания
| Класс воспламеняемости согласно UL 94 | HB |
6. Кабель
| Условное обозначение кабеля | 02YS(ST)C11Y |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Конструкция кабеля | 4x2xAWG26/7SF/UTP |
| Сечение провода | 4x 2x 0, 14 мм² |
| AWG, сигнальная линия | 26 |
| Конструкция кабеля, сигнальная линия | 7x 0, 16 мм |
| Диаметр проводника вкл. изоляцию | 0, 96 мм |
| Цвета жил | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Скрутка пары | 2 проводника для пары |
| Общая скрутка | 4 пары для сердечника |
| Экранировка | Пленка, оклеенная алюминием, оплетка из луженой медной проволоки |
| Защитный экран оптоволоконного кабеля | 70 % |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Толщина стенок внешней оболочки | 1, 05 мм |
| Наружный диаметр кабеля D | 6, 4 мм ±0, 2 мм |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Масса кабеля | 47 кг/км |
| Прочность на разрыв GRP | ≤ 100 Н |
| Внешняя оболочка, материал | PUR |
| Материал, изоляция проводника | вспененный полиэтилен |
| Материал проводника | медный гибкий провод |
| Сопротивление изоляции | ≥ 500 МΩ*км |
| Сопротивление шлейфа | ≤ 290, 00 Ом/км |
| Проводники - емкость | 48 нФ/км (при 1 кГц) |
| Волновое сопротивление | 100 Ω ±5 Ω (при 100 МГц) |
| Переходное затухание (NEXT) | 71, 3 дБ (при 1 МГц) |
| 62, 3 дБ (при 4 МГц) | |
| 56, 3 дБ (при 10 МГц) | |
| 53, 2 дБ (при 16 МГц) | |
| 51, 8 дБ (при 20 МГц) | |
| 48, 9 дБ (при 31, 25 МГц) | |
| 44, 4 дБ (при 62, 5 МГц) | |
| 41, 3 дБ (при 100 МГц) | |
| Ослабление | 3, 2 дБ (при 1 МГц) |
| 6 дБ (при 4 МГц) | |
| 9, 5 дБ (при 10 МГц) | |
| 12, 1 дБ (при 16 МГц) | |
| 13, 6 дБ (при 20 МГц) | |
| 17, 1 дБ (при 31, 25 МГц) | |
| 24, 8 дБ (при 62, 5 МГц) | |
| 32 дБ (при 100 МГц) | |
| Затухание вследствие рассогласования | 23 дБ (при 4 МГц) |
| 24, 1 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 23, 6 дБ (при 31, 25 МГц) | |
| 21, 5 дБ (при 62, 5 МГц) | |
| 20, 1 дБ (при 100 МГц) | |
| Время распространения сигнала | 5, 3 нСм/м |
| Сопротивление устройства сопряжения | ≤ 100, 00 мΩ/м (при 10 МГц) |
| Номинальное напряжение, проводник | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700 В (50 Гц, 1 мин) |
| Негорючесть | согласно МЭК 60332-1-2 |
| Без галогенов | соответствует EN 60754-1 |
| Маслостойкость | согласно EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) |
7. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
8. eCl@ss
| ECl@ss 4.0 | 27060300 |
| ECl@ss 4.1 | 27060300 |
| ECl@ss 5.0 | 27061800 |
| ECl@ss 5.1 | 27061800 |
| ECl@ss 6.0 | 27279200 |
| ECl@ss 7.0 | 27279218 |
| ECl@ss 8.0 | 27279218 |
| ECl@ss 9.0 | 27060308 |
9. ETIM
| ETIM 3.0 | EC001855 |
| ETIM 4.0 | EC001855 |
| ETIM 5.0 | EC002599 |
| ETIM 6.0 | EC001262 |
| ETIM 7.0 | EC001262 |
10. UNSPSC
| UNSPSC 6.01 | 31251501 |
| UNSPSC 7.0901 | 31251501 |
| UNSPSC 11 | 31251501 |
| UNSPSC 12.01 | 31251501 |
| UNSPSC 13.2 | 31251501 |
| UNSPSC 18.0 | 26121604 |
| UNSPSC 19.0 | 26121604 |
| UNSPSC 20.0 | 26121604 |
| UNSPSC 21.0 | 26121604 |
