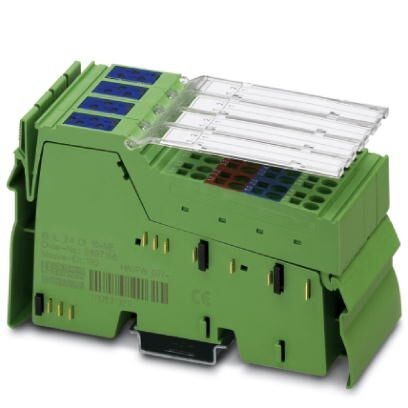

Inline, Клемма цифрового ввода, Цифровые входы16, 24 В DC, cпособ подключения3-проводная схема, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, включая штекеры Inline и поля для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 48, 8 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 122 г |
| Указания по значениям массы | без штекера |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с (автоматическое опознание) |
6. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC |
| Потребляемый ток | макс. 60 мА |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 4 A |
| 0 A |
7. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество входов | 16 |
| Время срабатывания, типовое | |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | мин. 3 мА (при номинальном напряжении) |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
8. Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
| Питание 5 В выходной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
12. ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
