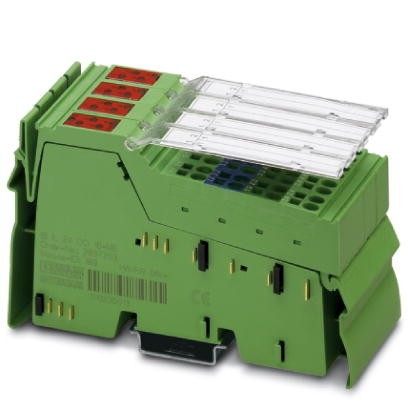

Клемма Inline-ME IB IL 24 DO 16-ME

Описание

Характеристики

Inline, Клемма цифрового вывода, Цифровые выходы 16, 24 В DC, 500 мА, cпособ подключения 3-проводная схема, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, включая штекеры Inline и поля для маркировки

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Цифровые выходы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Ширина 48, 8 мм
Высота 119, 8 мм
Глубина 71, 5 мм
Указание по размерам Размеры корпуса
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (согласно DIN EN 61131-2)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (согласно DIN EN 61131-2)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет зеленый
Вес нетто 130 г
Указания по значениям массы cо штекером
Режим работы Пословный режим передачи данных процесса
Диагностические сообщения Короткое замыкание или перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц)
5. Интерфейсы
Наименование Локальная шина Inline
Количество каналов 2
Тип подключения Распределитель Inline
Скорость передачи данных 500 кбит/с
Среда передачи Медь
6. Потенциалы Inline
Наименование Питание логической схемы (UL)
Электропитание 7, 5 В DC (с помощью регулятора напряжения)
Потребляемый ток макс. 90 мА
Потребляемая мощность макс. 0, 675 Вт
Наименование Питание сегментных цепей (US)
Электропитание 24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток макс. 8 A
0 A
7. Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Пружинный зажим
Способ подключения 3-проводная схема
Количество выходов 16
Защитная схема Защита от перегрузки, защита выходов от короткого замыкания Диоды Зенера в выходном компоненте
Выходное напряжение 24 В DC (US - 1 В)
Максимальный пусковой ток макс. 1, 5 A (в течение 20 мс)
Номинальное напряжение 24 В DC (Разность напряжений при INenn ≤ 1 В)
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 8 A
Номинальная индуктивная нагрузка 12 ВА (1, 2 Гн, 50 Ω)
Номинальная нелинейная нагрузка 12 Вт
Номинальная активная нагрузка 12 Вт (48 Ω)
Выходное напряжение в отключенном состоянии макс. 2 В
Выходной ток в отключенном состоянии макс. 300 мкA
Реакция на перегрузку Автоматический перезапуск
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Стойкость обратного напряжения к коротким импульсам стойкость к обратному напряжению
8. Разделение потенциалов
Испытательный участок Питание 7, 5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин.
Питание 7, 5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
9. Стандарты и предписания
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27250300
ECl@ss 4.1 27250300
ECl@ss 5.0 27250300
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
12. ETIM
ETIM 2.0 EC001430
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
13. UNSPSC
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
