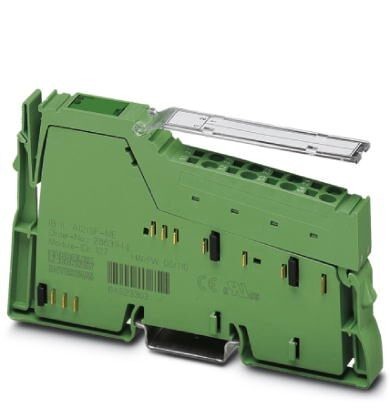

Inline, Клемма аналогового ввода, Аналоговые входы2, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения2-проводная схема, скорость передачи данных в локальной шине500 кбит/с, cтепень защитыIP20, вкл. штекер Inline и поле для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 80, 3 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (2 слова) |
| Диагностические сообщения | Отказ питания внутренних периферийных устройств да |
| Ошибка периферийного устр-а Сообщение об ошибке в процессных данных | |
| Ошибка пользователя Сообщение об ошибке в процессных данных |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
6. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 45 мА |
| макс. 60 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 13 мА |
| макс. 18 мА | |
| Потребляемая мощность | тип. 662 мВт |
7. Аналоговые входы
| Описание входа | несимметричные входы, напряжение или ток |
| Наименование, вход | Аналоговые входы |
| Количество входов | 2 |
| Тип подключения | Штекер Inline |
| Способ подключения | 2-проводная схема |
| Время цифроаналогового преобразования | тип. 120 мкс (на канал) |
| Предельная частота (3 дБ) | 40 Гц |
| Наименование защиты | Защита от перенапр. |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления |
| Принцип измерения | Последовательное приближение |
| Разрешение измеренного значения | 13 бит (12 бит + плюс знаковый разряд) |
| Представление измеренного значения | 13 бит (12 бит + плюс знаковый разряд) |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | 50 Ω (Измерительный резистор) |
| Входной сигнал напряжения | 0 В ... 10 В |
| -10 В ... 10 В | |
| Входное сопротивление, вход напряжения | >220 кΩ |
| Диапазон синфазного напряжения, сигнал - общий проводник | 40 В (между токовым входом и функциональным заземлением) |
8. Разделение потенциалов
| Испытательный участок | Питание 7, 5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. |
| Питание 7, 5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
12. ETIM
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
