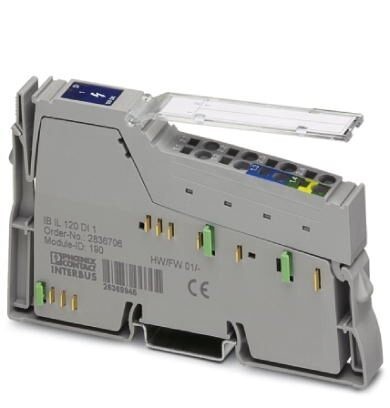

Inline, Клемма цифрового ввода, Цифровые входы1, 120 В AC, cпособ подключения3-проводная схема, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, вкл. штекер Inline и поле для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Питание электронного модуля
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Питание электронного модуля
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (>85 %).) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (hа внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата) |
| Давление воздуха (эксплуатации) | 80 кПа ... 160 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Вес нетто | 39 г |
| Указания по значениям массы | без штекера |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
6. Питание электронного модуля
| Электропитание | 120 В AC |
| Диапазон напряжения питания | 108 В AC ... 135 В AC |
7. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 30 мА |
| Наименование | Питание периферийных устройств |
| Электропитание | 120 В AC (с помощью регулятора напряжения) |
| Потребляемый ток | 0, 25 A |
8. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | МЭК 61131-2, тип 1 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество входов | 1 |
| Номинальное напряжение на входе UIN | 120 В AC |
| Входное напряжение | 120 В AC |
| Диапазон входных напряжений, сигнал "0" | 0 В AC ... 40 В AC |
| Диапазон входных напряжений, сигнал "1" | 77 В AC ... 135 В AC |
9. Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
| Питание 5 В выходной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема) / область периферийных устройств 2500 В AC 50 Гц 1 мин. | |
| Выборочное испытание 1200 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Степень защиты | I (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
13. ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
14. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
