Описание
Характеристики

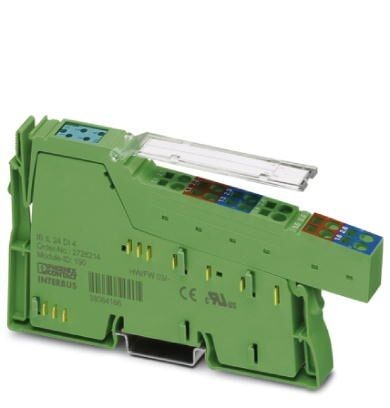

Inline, Клемма цифрового ввода, Цифровые входы4, 24 В DC, cпособ подключения3-проводная схема, скорость передачи данных в локальной шине 2 Мбит/с, cтепень защиты IP20, вкл. штекер Inline и поле для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Питание электронного модуля
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Питание электронного модуля
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 140, 5 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 66 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи данных процесса (4 бит) |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 2 Мбит/с |
6. Питание электронного модуля
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
7. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 51 мА |
| Потребляемая мощность | макс. 0, 4 Вт |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 1 A |
8. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 3-проводная схема |
| Количество входов | 4 |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | мин. 3 мА (при номинальном напряжении) |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 15 В DC ... 30 В DC |
9. Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
| Питание 5 В выходной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27240400 |
| ECl@ss 4.1 | 27240400 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
13. ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
14. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
