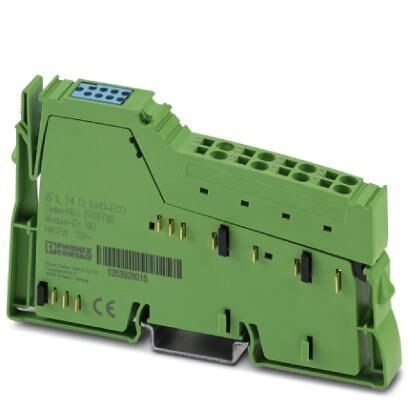

Inline ECO, Клемма цифрового ввода, Цифровые входы8, 24 В DC, cпособ подключения1-проводной кабель, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, Включая штекер Inline
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Inline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Параметры подключения
| Наименование | Соединительный штекер Inline |
| Тип подключения | Пружинный зажим |
| Сечение жесткого проводника мин. | 0, 08 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 08 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 28 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
5. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 83, 38 г |
| Указания по значениям массы | со штекером |
6. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
7. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 30 мА |
| Потребляемая мощность | макс. 0, 25 Вт (на UL) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 5, 5 мА |
8. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 1-проводной кабель |
| Количество входов | 8 |
| Время срабатывания, типовое | 1 мс |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | тип. 2, 4 мА |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Типичный входной ток одного канала | 2, 4 мА |
| Временя задержки срабатывания при изменении сигнала с 0 на 1 | 1 мс |
| Временя задержки срабатывания при изменении сигнала с 1 на 0 | 1 мс |
9. Разделение потенциалов
| Испытательный участок | Питание 7, 5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. |
| Питание 7, 5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 5.1 | 27242604 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
13. ETIM
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
Характеристики
Бренд
PHOENIX CONTACT
