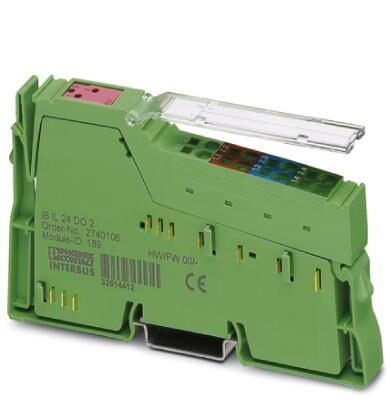

Inline, Клемма цифрового вывода, Цифровые выходы 2, 24 В DC, 2 A, cпособ подключения 4-проводная схема, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, вкл. штекер Inline и поле для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Цифровые выходы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Цифровые выходы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| 80 кПа ... 106 кПа (до 3000 м выше нормального нуля, в зоне ATEX 2) | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 82, 1 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи производственных данных (2 бит) |
| Диагностические сообщения | Короткое замыкание или перегрузка цифровых выходов Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (D) модуля (мигает с частотой 2 Гц) |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
6. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 35 мА |
| Потребляемая мощность | макс. 0, 27 Вт |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 4 A |
| 0 A (без исполнительных элементов) |
7. Цифровые выходы
| Наименование, выход | Цифровые выходы |
| Тип подключения | Пружинный зажим |
| Способ подключения | 4-проводная схема |
| Количество выходов | 2 |
| Защитная схема | Защита от перегрузки, защита выходов от короткого замыкания |
| Выходное напряжение | 24 В DC (US - 1 В) |
| Номинальное напряжение | 24 В DC |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль | 4 A |
| Номинальная индуктивная нагрузка | 48 ВА (1, 2 Гн, 12 Ω) |
| Номинальная нелинейная нагрузка | 48 Вт |
| Номинальная активная нагрузка | 48 Вт (12 Ом) |
| Ограничение индуктивного запирающего напряжения | около -0, 7 В |
| Реакция на перегрузку | Автоматический перезапуск |
| Реакция на индуктивную перегрузку | Может быть прервана передача сигнала на выходе |
| Стойкость обратного напряжения к коротким импульсам | стойкость к обратному напряжению |
8. Разделение потенциалов
| Испытательный участок | Питание 7, 5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин. |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
12. ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
