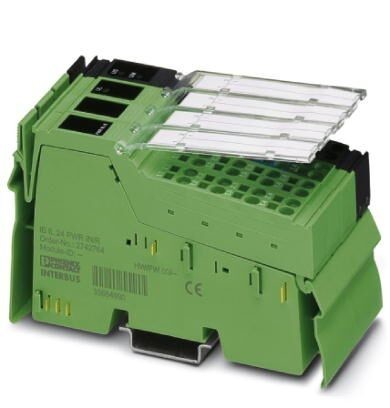

Клеммные модули питания и подачи добавочного напряжения Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), 24 В DC, без защитного устройства
Характеристики
Оглавление 1. Указание
2. Размеры
3. Интерфейсы
4. Питание
5. Общие сведения
6. Потенциалы Inline
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Интерфейсы
4. Питание
5. Общие сведения
6. Потенциалы Inline
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 48, 8 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
3. Интерфейсы
| Тип подключения | Распределитель Inline |
| Интерфейс | Локальная шина Inline |
4. Питание
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток, макс. | 8 A |
| Предохранитель | Автоматический выключатель с тепловым расцепителем, входит в комплект поставки |
5. Общие сведения
| Наименование защиты | Защита от перенапряжения (питание сегментов, основное питание, питание 24 В) |
| Защита от подключения с неправильной полярностью (питание сегментов / основное питание) | |
| Защита от подключения с неправильной полярностью (подача питания 24 В) | |
| Масса | 192 г |
| Количество штекеров | 4 |
6. Потенциалы Inline
| Наименование | Подача напряжения 24 В (U24V) для получения UL и UANA |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | мин. 12 мА DC (при номинальном напряжении) |
| макс. 1, 25 A DC (при номинальном напряжениисост. из0, 75 A DC для питания логической схемы и 0, 5 A DC для аналогового напряжения питания) | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Источники питания | макс. 2 A DC |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0, 5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A (Сумма UM + USпри использовании во взрывоопасных зонах макс. 4 А!) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + USпри использовании во взрывоопасных зонах макс. 4 А!) |
| Потребляемая мощность | макс. 2, 55 Вт (Прибор, общ.) |
7. Стандарты и предписания
| Подключение согласно стандарту | CUL |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
9. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242610 |
| ECl@ss 8.0 | 27242610 |
| ECl@ss 9.0 | 27242610 |
10. ETIM
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
11. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
