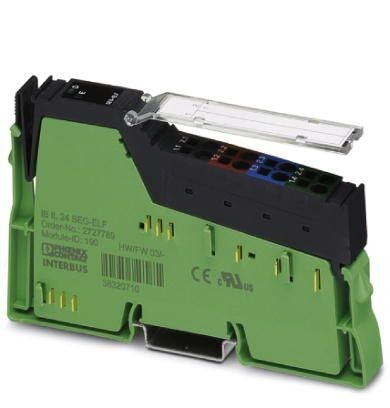

Сегментный клеммный модуль Inline, 24 В DC, с предохранителем, в комплекте с принадлежностями (соединительный штекер и маркировочные полосы)
Характеристики
Оглавление 1. Указание
2. Размеры
3. Интерфейсы
4. Питание
5. Общие сведения
6. Потенциалы Inline
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Интерфейсы
4. Питание
5. Общие сведения
6. Потенциалы Inline
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
3. Интерфейсы
| Тип подключения | Распределитель Inline |
| Интерфейс | Локальная шина Inline |
4. Питание
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19, 2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 6 A |
| Предохранитель | SI 5 x 20 6, 300 AT (Входит в комплект поставки) |
5. Общие сведения
| Наименование защиты | Защита от перегрузки |
| Масса | 59 г |
| Количество штекеров | 1 |
6. Потенциалы Inline
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 6 A (Клемма поставляется с инертным плавким предохранителем 6, 3 A. При высоком суммарном токе в соединителях потенциалов UM и US обеспечьте более высокую защиту цепей тока (макс. 8 A, инертный)!) |
| макс. 8 A (номинал) | |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 6 A (номинал) |
7. Стандарты и предписания
| Подключение согласно стандарту | CUL |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242610 |
| ECl@ss 8.0 | 27242610 |
| ECl@ss 9.0 | 27242610 |
10. ETIM
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
11. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
