Описание
Характеристики

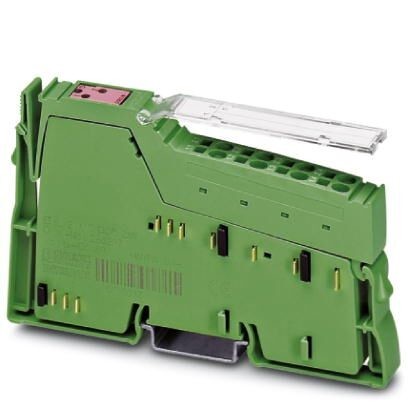

Inline, Релейная клемма, Релейный выход 2 (сухие контакты), 24 В AC / 48 В DC, 2 A, для коммутации омических нагрузок, скорость передачи данных в локальной шине 500 кбит/с, cтепень защиты IP20, вкл. штекер Inline и поле для маркировки
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Inline
6. Цифровые выходы
7. Релейный выход
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Inline
6. Цифровые выходы
7. Релейный выход
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
3. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 63 г |
| Указания по значениям массы | со штекером |
| Режим работы | Режим передачи производственных данных (2 бит) |
4. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
5. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | макс. 30 мА |
| Потребляемая мощность | 0, 23 Вт |
6. Цифровые выходы
| Наименование, выход | Релейный выход |
| Описание выходов | Релейный переключающий контакт |
| Тип подключения | Пружинный зажим |
| Количество выходов | 2 (сухие контакты) |
| Номинальное напряжение | 24 В AC |
| 48 В DC | |
| Максимальный выходной ток на 1 канал | 2 A |
| Максимальный выходной ток на 1 модуль / клемму | 4 A |
7. Релейный выход
| Ток переключения | мин. 10 мкA |
| 2 A (30 В DC) | |
| 1 A (60 В DC) | |
| Коммутационная способность | 60 Вт |
| 62 ВА (Активн.) | |
| Макс. ток продолжительной нагрузки | 2 A (при максимальной температуре окружающей среды) |
| Исполнение контакта | 2 сухих переключающих контакта |
| Напряжение переключения | мин. 10 мВ (DC) |
| макс. 30 В AC (Безопасное пониженное напряжение (EN 61131)) | |
| макс. 60 В DC (Безопасное пониженное напряжение (EN 61131)) | |
| Ток переключения | мин. 10 мкA |
| 2 A (30 В DC) | |
| 1 A (60 В DC) | |
| Коммутационная способность | 60 Вт |
| Долговечность механическая | 2 x 105 коммутационных циклов |
8. Разделение потенциалов
| Испытательный участок | Контакт реле / логические схемы управления шиной 1, 5 кВ 50 Гц 1 мин. |
| Контакт / контакт 1 кВ 50 Гц 1 мин. | |
| Контакт / PE 1 кВ 50 Гц 1 мин. |
9. Стандарты и предписания
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
12. ETIM
| ETIM 2.0 | EC001430 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
