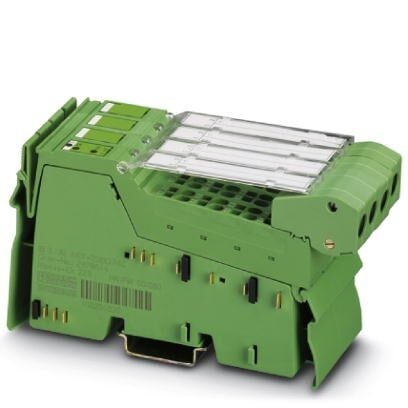

Inline, Клемма аналогового ввода, Аналоговые входы4, 0 В ... 5 В, -5 В ... 5 В, 0 В ... 10 В, -10 В ... 10 В, 0 мА ... 20 мА, 4 мА ... 20 мА, -20 мА ... 20 мА, cпособ подключения2-, 3-, 4-проводной, скорость передачи данных в локальной шине2 Мбит/с, cтепень защитыIP20, включая штекеры Inline и поля для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 48, 8 мм |
| Высота | 135 мм |
| Глубина | 71, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 210 г |
| Указания по значениям массы | cо штекером |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Медь |
6. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 110 мА |
| макс. 125 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 13 мА |
| макс. 20 мА | |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 200 мА |
7. Аналоговые входы
| Описание входа | Дифференциальный вход, вкл. источник питания (24 В DC) |
| Наименование, вход | Аналоговые входы |
| Количество входов | 4 |
| Тип подключения | Экранированный штекер Inline |
| Способ подключения | 2-, 3-, 4-проводной |
| Указание по технологии подключения | экранирован. |
| Время цифроаналогового преобразования | макс. 10 мкс |
| Разрешение преобразователя A/D | 16 бит |
| Предельная частота (3 дБ) | 500 Гц |
| Наименование защиты | Защита от бросков тока при переходных процессах |
| Защита от перегрузки | |
| Форматы данных | IB IL, IB ST, нормированная форма представления, совместимость с S7 |
| Разрешение измеренного значения | 16 бит (15 бит + знак) |
| Входной сигнал тока | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| -20 мА ... 20 мА | |
| Входное сопротивление, вход тока | около 110 Ω |
| Входной сигнал напряжения | 0 В ... 5 В |
| -5 В ... 5 В | |
| 0 В ... 10 В | |
| -10 В ... 10 В | |
| Входное сопротивление, вход напряжения | 300 кΩ |
8. Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. |
| Питание 5 В выходной удаленной шины / питание 7, 5 В (логическая схема) 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема шины), питание 24 В UANA / периферийные устр-ва 500 В AC 50 Гц 1 мин. | |
| Питание 7, 5 В (логическая схема шины), питание 24 В UANA /Заземление 500 В AC 50 Гц 1 мин. | |
| Периферийное устройство / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
11. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
12. ETIM
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
