Описание
Характеристики

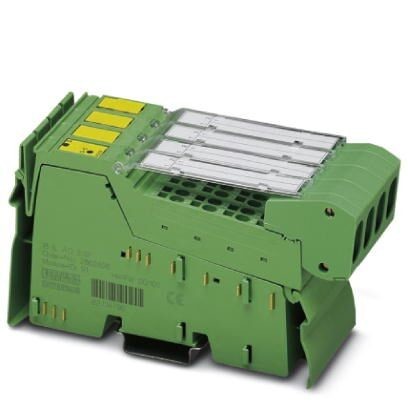

Inline, Клемма аналогового вывода, Аналоговые выходы8, 0 В ... 10 В, -10 В ... 10 В, 0 В ... 5 В, -5 В ... 5 В, cпособ подключения2-проводная схема, скорость передачи данных в локальной шине2 Мбит/с, cтепень защитыIP20, включая штекеры Inline и поля для маркировки
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые выходы
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые выходы
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 48, 8 мм |
| Высота | 136, 8 мм |
| Глубина | 71, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 215 г |
5. Интерфейсы
| Наименование | Локальная шина Inline |
| Количество каналов | 4 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Медь |
6. Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC (с помощью регулятора напряжения) |
| Потребляемый ток | тип. 100 мА |
| макс. 120 мА | |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 72 мА |
| макс. 95 мА |
7. Аналоговые выходы
| Количество выходов | 8 |
| Способ подключения | 2-проводная схема |
| Указание по технологии подключения | экранирован. |
| Наименование, выход | Аналоговые выходы |
| Разрешение преобразователя D/A | 16 бит |
| Наименование защиты | Защита выходов от токов при переходном процессе |
| Форматы данных | IB IL, IB ST, IB RT, нормированная форма представления, совместимость с S7 |
| Представление выходного значения | 16 бит (15 бит + плюс знаковый разряд) |
| Обновление данных процесса | |
| Нагрузка / выходная нагрузка, выход тока | >2 кΩ |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| -10 В ... 10 В | |
| 0 В ... 5 В | |
| -5 В ... 5 В | |
| Нагрузка / выходная нагрузка, выход напряжения | >2 кΩ 0, 05 % |
| Точность | тип. 0, 1 % (конечного значения выходной области) |
8. Стандарты и предписания
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
9. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
11. ETIM
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
12. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
