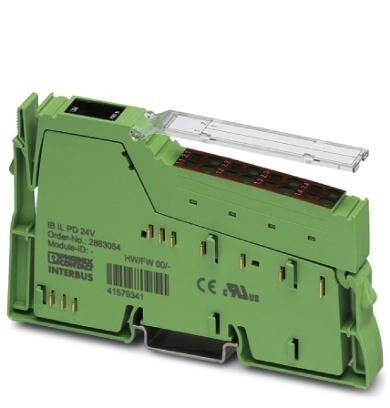

Клеммный модуль для распределения потенциала (24 В), в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), подвод напряжения питания 24 В из сегментной цепи (US).
Характеристики
Оглавление 1. Размеры
2. Интерфейсы
3. Питание
4. Общие сведения
5. Потенциалы Inline
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
2. Интерфейсы
3. Питание
4. Общие сведения
5. Потенциалы Inline
6. Соответствие экологическим нормам
7. eCl@ss
8. ETIM
9. UNSPSC
1. Размеры
| Чертеж | |
| Ширина | 12, 2 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
2. Интерфейсы
| Тип подключения | Распределитель Inline |
| Интерфейс | Локальная шина Inline |
3. Питание
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19, 2 В DC ... 30 В DC |
| Потребляемый ток, макс. | 8 A |
4. Общие сведения
| Масса | 44 г |
5. Потенциалы Inline
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 8 A |
6. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
7. eCl@ss
| ECl@ss 4.0 | 27250300 |
| ECl@ss 4.1 | 27250300 |
| ECl@ss 5.0 | 27250300 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242610 |
| ECl@ss 8.0 | 27242610 |
| ECl@ss 9.0 | 27242610 |
8. ETIM
| ETIM 2.0 | EC000313 |
| ETIM 3.0 | EC001600 |
| ETIM 4.0 | EC001600 |
| ETIM 5.0 | EC001600 |
| ETIM 6.0 | EC001600 |
| ETIM 7.0 | EC001600 |
9. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
