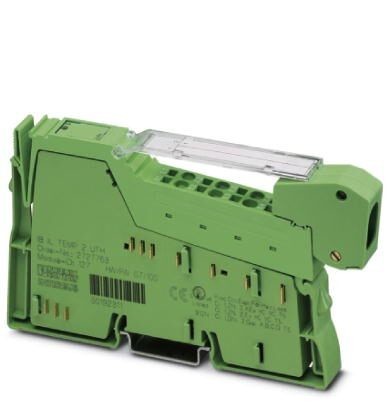

Клеммы Inline IB IL TEMP 2 UTH-XC-PAC

Описание

Характеристики

Inline XC, Клемма для измерения температуры, Аналоговые UTH-входы2 (Термоэлементы или линейное напряжение), cпособ подключения2-проводная схема, скорость передачи данных в локальной шине500 кбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защитыIP20, вкл. штекер Inline и поле для маркировки

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Потенциалы Inline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Ширина 12, 2 мм
Высота 136, 8 мм
Глубина 71, 5 мм
Указание по размерам Размеры корпуса
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C (Стандартный)
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 10 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 10 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет зеленый
Вес нетто 105 г
Указания по значениям массы со штекером
Режим работы Режим передачи данных процесса (2 слова)
Диагностические сообщения Отказ питания внутренних периферийных устройств Передача сообщений об ошибках периферии на устр-во сопряжения
Сбой или недостаточное напряжение питания логических схем UL Передача сообщений об ошибках периферии на устр-во сопряжения
Ошибка периферийного устр-а Сообщение об ошибке в процессных данных
Ошибка пользователя Сообщение об ошибке в процессных данных
5. Интерфейсы
Наименование Локальная шина Inline
Количество каналов 2
Тип подключения Распределитель Inline
Скорость передачи данных 500 кбит/с
6. Потенциалы Inline
Наименование Питание логической схемы (UL)
Электропитание 7, 5 В DC (с помощью регулятора напряжения)
Потребляемый ток тип. 43 мА
макс. 60 мА
Наименование Питание аналоговых модулей (UANA)
Электропитание 24 В DC (с помощью регулятора напряжения)
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 11 мА
макс. 18 мА
Потребляемая мощность тип. 587 мВт
7. Аналоговые входы
Количество входов 2 (Термоэлементы или линейное напряжение)
Наименование, вход Аналоговые UTH-входы
Описание входа Входы для термоэлементов или линейного напряжения
Тип подключения Штекер Inline
Способ подключения 2-проводная схема
Указание по технологии подключения экранированный уравнительный провод для TC с герметическими датчиками
Применяемые типы датчиков (TC) U, T, L, J, E, K, N, S, R, B, C, W, HK
Принцип измерения Последовательное приближение
Представление измеренного значения 16 бит (15 бит + знаковый разряд)
Время цифроаналогового преобразования тип. 120 мкс (на канал)
Обновление данных процесса макс. 30 мс (для обоих каналов)
Наименование защиты Защита от перенапряжений (каналы TC)
8. Разделение потенциалов
Испытательный участок Питание 7, 5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин.
Питание 7, 5 В (логическая схема шины) / заземление 500 В AC 50 Гц 1 мин.
Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
9. Стандарты и предписания
Подключение согласно стандарту CUL
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
10. Соответствие экологическим нормам
China RoHS Период времени для применения по назначениюне ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
11. eCl@ss
ECl@ss 4.0 27250300
ECl@ss 4.1 27250300
ECl@ss 5.0 27250300
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242601
ECl@ss 8.0 27242601
ECl@ss 9.0 27242601
12. ETIM
ETIM 3.0 EC001596
ETIM 4.0 EC001599
ETIM 5.0 EC001596
ETIM 6.0 EC001596
ETIM 7.0 EC001596
13. UNSPSC
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
UNSPSC 11 43172015
UNSPSC 12.01 43201404
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
