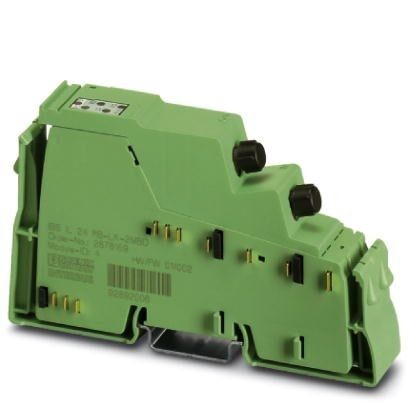

Ответвительный клеммный блок INTERBUS-LWL, без принадлежностей, скорость передачи данных 2 Мбод, с отводом для удаленной шины, 24 В DC
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Потенциалы Inline
6. Общие сведения
7. Разделение потенциалов
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Окружающие условия
4. Интерфейсы
5. Потенциалы Inline
6. Общие сведения
7. Разделение потенциалов
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 24, 4 мм |
| Высота | 119, 8 мм |
| Глубина | 71, 5 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % (в среднем, 85 % кратковременно) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % (в среднем, 85 % кратковременно) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Интерфейсы
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с |
| Среда передачи | Оптоволоконный кабель |
| Наименование | INTERBUS |
| Тип подключения | Разъем FSMA |
| Скорость передачи данных | 2 Мбит/с |
| Среда передачи | Оптоволоконный кабель |
5. Потенциалы Inline
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 47 мА |
| макс. 57 мА |
6. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | зеленый |
| Вес нетто | 89 г |
7. Разделение потенциалов
| Испытательный участок | Питание 5 В входной удаленной шины развязано с напряжением питания 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. |
| Питание 5 В входной удаленной шины развязано с цепями питания логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В входной удаленной шины / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины развязано с напряжением питания 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины развязано с цепями питания логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание 5 В выходной удаленной шины развязано с заземлением 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с питанием 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с питанием 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой 5 В развязано с основным напряжением питания 24 В и питанием сегмента 24 В 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой (5 В) развязано с функциональным заземлением 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием 5 В входной удаленной шины 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием 5 В выходной удаленной шины 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В и питание сегмента 24 В развязаны с питанием логической схемы 7, 5 В, аналоговой схемы 24 В, клеммного модуля шины 24 В, логической схемы с ответвительной клеммой (5 В) 500 В AC 50 Гц 1 мин. | |
| Основное напряжение питания 24 В и питание сегмента 24 В развязаны с заземлением 500 В AC 50 Гц 1 мин. |
8. Стандарты и предписания
| Подключение согласно стандарту | CUL |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначениюне ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
10. eCl@ss
| ECl@ss 4.0 | 27250200 |
| ECl@ss 4.1 | 27250200 |
| ECl@ss 5.0 | 27250200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242608 |
| ECl@ss 8.0 | 27242608 |
| ECl@ss 9.0 | 27242608 |
11. ETIM
| ETIM 2.0 | EC001434 |
| ETIM 3.0 | EC001604 |
| ETIM 4.0 | EC001604 |
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
12. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
PHOENIX CONTACT
