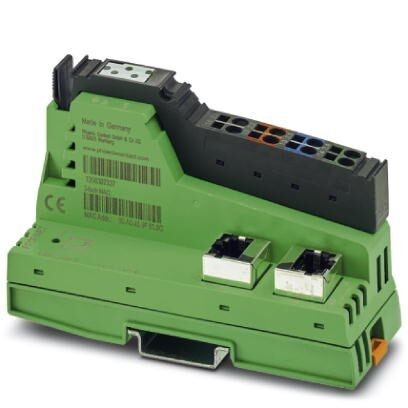

Inline, Устройство сопряжения с шиной, PROFINET, Гнездовая часть разъема RJ45, функция autonegotiation, скорость передачи данных в локальной шине 500 кбит/с / 2 Мбит/с, cтепень защиты IP20
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Питание электронного модуля
8. Потенциалы Inline
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Питание электронного модуля
8. Потенциалы Inline
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 40 мм |
| Высота | 119, 4 мм |
| Глубина | 71, 5 мм |
| Указание по размерам | Размеры корпуса |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Cоблюдайте кривые) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Общие сведения
| Тип монтажа | Установка на монтажную рейку |
| Цвет | зеленый |
| Вес нетто | 168, 5 г |
| Указания по значениям массы | cо штекером |
| Диагностические сообщения | Короткое замыкание или перегрузка цифровых выходов да |
| Пропадание питания датчика да | |
| Пропадание питания исполнительного элемента да | |
| Тип монтажа | Установка на монтажной рейке |
5. Интерфейсы
| Наименование | PROFINET |
| Количество каналов | 2 |
| Тип подключения | Гнездовая часть разъема RJ45, функция autonegotiation |
| Скорость передачи данных | 100 Мбит/с (согласно стандарту PROFINET) |
| Среда передачи | Ethernet на базе витой пары, с интерфейсом RJ45 |
| Наименование | Локальная шина Inline |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (автоматическое распознавание, без комбинированной системы) |
6. Системные ограничения устройств сопряжения с шиной
| Количество процессных данных | макс. 2024 байт (макс. 1012 байта IN - макс. 1012 байта OUT) |
| макс. 1012 байт (Вход) | |
| макс. 1012 байт (Выход) | |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 |
| Количество оконечных устройств с каналом параметров | макс. 16 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | 4 |
7. Питание электронного модуля
| Тип подключения | Пружинный зажим |
| Наименование | Питание устройства сопряжения с шиной UBKот цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7, 5 В) и аналоговую цепь UANA (24 В). |
| Электропитание | 24 В DC (С помощью штекера Inline) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 138 мА (из UBK) |
| макс. 0, 91 A DC (из UBK) | |
| Рассеиваемая мощность | тип. 3 Вт (Прибор, общ.) |
8. Потенциалы Inline
| Наименование | Питание устройства сопряжения с шиной UBKот цепи питания устройства сопряжения с шиной питание также подается на логическую схему UL (7, 5 В) и аналоговую цепь UANA (24 В). |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (С помощью штекера Inline) |
| Потребляемый ток | тип. 51 мА (оконечные устройства локальной шины не подключены) |
| тип. 138 мА | |
| макс. 0, 91 A DC | |
| Наименование | Питание логической схемы (UL) |
| Электропитание | 7, 5 В DC ±5 % |
| Источники питания | макс. 0, 8 A DC |
| Потребляемая мощность | тип. 3 Вт (Прибор, общ.) |
| Наименование | Питание аналоговых модулей (UANA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 0, 5 A DC |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Источники питания | макс. 8 A DC (Сумма UM + US) |
| Потребляемая мощность | тип. 3 Вт (Прибор, общ.) |
9. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 Режим25г, продолжительность 11 мс, ударный импульс, полусинусоида | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242608 |
| ECl@ss 8.0 | 27242608 |
| ECl@ss 9.0 | 27242608 |
12. ETIM
| ETIM 5.0 | EC001604 |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
Характеристики
Бренд
Phoenix Contact
Последняя стоимость
56766.87
