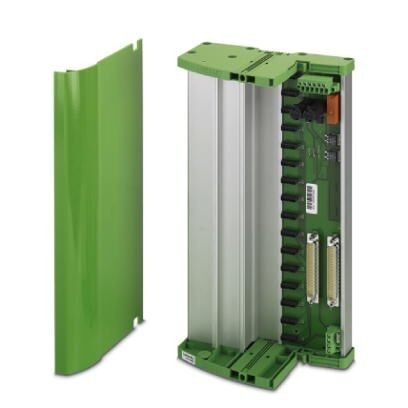

Универсальный конечный носитель для резервного подключения 16 модулей PSR-FSP к цифровым выходным платам, с помощью двух штекерных разъемов D-SUB, 37-полюсный (соединение 1 1). Решение для приложений аварийного отключения (Emergency Shut Down (ESD))
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 304 мм |
| Высота | 170 мм |
| Глубина | 160 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
4. Общие сведения
| Номинальное напряжение UN | |
| Макс. допустимый ток | 1 A (сигнал/ канал) |
5. Питание
| Наименование | Питание устройства |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 21, 1 В DC ... 26, 4 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Предохранитель | 2x 2, 5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 2 красных светодиода (сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
6. Параметры подключения
| Наименование, подключение | Напряжение питания |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 2 |
| Полюсов | 37 |
8. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 40020600 |
| ECl@ss 4.1 | 40020600 |
| ECl@ss 5.0 | 27371900 |
| ECl@ss 5.1 | 27371900 |
| ECl@ss 6.0 | 27371800 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
PHOENIX CONTACT
