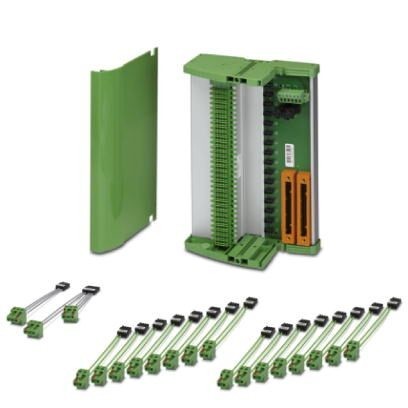

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Питание
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
2. Условия окружающей среды
3. Общие сведения
4. Питание
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
1. Размеры
| Ширина | 242 мм |
| Высота | 170 мм |
| Глубина | 160 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Учитывайте спецификацию отдельных модулей) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
3. Общие сведения
| Номинальное напряжение UN | |
| Макс. допустимый ток | 1 A (сигнал/ канал) |
4. Питание
| Наименование | Модуль питания |
| Указание | Подача питания через модуль питания и сигнализации 2904673 TC-MACX-MCR-PTB. |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 19, 2 В DC ... 30 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Максимальное напряжение переключения | 50 В DC (0, 3 A) |
| Предохранитель | 2x 2, 5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 1 x красный СИД(сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
5. Параметры подключения
| Наименование, подключение | Напряжение питания |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
7. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
