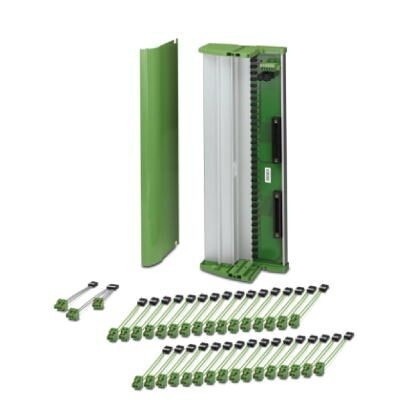

Набор кабелей для модуля питания и модуля сообщения об ошибках TC-MACX-MCR-PTB (артикул № 2904673), для использования на конечном носителе для разделительных усилителей серии MACX Analog Ex.
Характеристики
Оглавление 1. Размеры
2. Условия окружающей среды
3. Общие сведения
4. Питание
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
2. Условия окружающей среды
3. Общие сведения
4. Питание
5. Параметры подключения
6. Параметры подключения 2
7. Стандарты и предписания
8. Соответствие экологическим нормам
1. Размеры
| Ширина | 448 мм |
| Высота | 170 мм |
| Глубина | 160 мм |
2. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Учитывайте спецификацию отдельных модулей) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
3. Общие сведения
| Номинальное напряжение UN | |
| Макс. допустимый ток | 1 A (сигнал/ канал) |
4. Питание
| Наименование | Модуль питания |
| Указание | Подача питания и выдача сообщений об ошибках через 2904673 TC-MACX MCR-PTB. |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 19, 2 В DC ... 30 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Максимальное напряжение переключения | 50 В DC (0, 3 A) |
| Предохранитель | 2x 2, 5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 1 x красный СИД(сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
5. Параметры подключения
| Наименование, подключение | Напряжение питания |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
6. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Совместимы с Yokogawa KS |
| Количество точек подключения | 2 |
| Полюсов | 50 |
7. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
8. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
