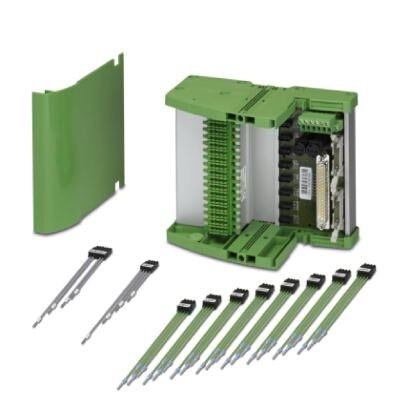

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Параметры подключения 3
9. Параметры подключения 4
10. Стандарты и предписания
11. Соответствие экологическим нормам
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Параметры подключения 3
9. Параметры подключения 4
10. Стандарты и предписания
11. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 136 мм |
| Высота | 170 мм |
| Глубина | 160 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Учитывайте спецификацию отдельных модулей) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Макс. рабочая высота | ≤ 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
4. Общие сведения
| Номинальное напряжение UN | |
| Макс. допустимый ток | 23 мА (сигнал/ канал) |
5. Питание
| Наименование | Модуль питания |
| Указание | Подача питания через клемму питания 2902958 MINI MCR-SL-PTB-FM и модуль сигнализации 2902961 MINI MCR-SL-FM-RC-NC. |
| Входное напряжение | 24 В DC |
| Диапазон входных напряжений | 19, 2 В DC ... 30 В DC |
| Входной ток | ≤ 2 A |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Максимальное напряжение переключения | 30 В DC (50 мА) |
| Предохранитель | 2x 2, 5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 2 красных светодиода (сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
6. Параметры подключения
| Наименование, подключение | Напряжение питания |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Штыревой разъем D-SUB |
| Количество точек подключения | 1 |
| Полюсов | 37 |
8. Параметры подключения 3
| Наименование, подключение | X11 |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Указание | Для подключения 16 оконечных устройств HART к мультиплексору HART |
9. Параметры подключения 4
| Наименование, подключение | X12 |
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Указание | Для подключения второго устройства TC-D37SUB-AIO16-M-PS-UNI (другие 16 каналов HART) |
10. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Характеристики
Бренд
Phoenix Contact
