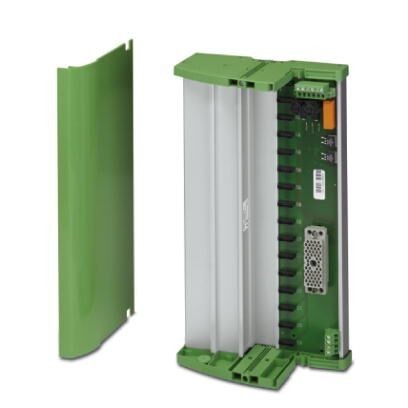

Конечный носитель для подключения 16 модулей PSR-FSP к цифровым выходным платам контроллера Invensys Triconex посредством штекерного соединителя ELCO 8016, 56-полюсный. Решение для приложений аварийного отключения (Emergency Shut Down (ESD)). Предназначен для платы Invensys Triconex 3625
Характеристики
Оглавление 1. Указание
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Размеры
3. Условия окружающей среды
4. Общие сведения
5. Питание
6. Параметры подключения
7. Параметры подключения 2
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 304 мм |
| Высота | 170 мм |
| Глубина | 160 мм |
3. Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP00 |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
4. Общие сведения
| Номинальное напряжение UN | 24 В DC (21, 1 В ... 26, 4 В) |
| Макс. допустимый ток | 1200 мА |
5. Питание
| Наименование | Питание устройства |
| Диапазон входных напряжений | 21, 1 В ... 26, 4 В |
| Резервное питание | да, с диодной развязкой |
| Защита от неправильного подключения и импульсных перенапряжений | да |
| Наименование, выход | Выходной переключающий контакт |
| Исполнение контакта | 1 Размыкающий контакт (аварийный сигнал = разомкнут) |
| Предохранитель | 2, 5 A на печатной плате, инертный (заменяемый) |
| Индикатор состояния | 2 красных светодиода (сбой) |
| 2 x зеленых светодиода (PWR1 и PWR2) |
6. Параметры подключения
| Наименование, подключение | Напряжение питания |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 7 мм |
| Количество точек подключения | 1 |
| Полюсов | 6 |
| Сечение жесткого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение гибкого провода | 0, 14 мм² ... 2, 5 мм² |
| Сечение проводника AWG | 24 ... 12 |
7. Параметры подключения 2
| Наименование, подключение | Уровень управления |
| Тип подключения | Соединитель Elco |
| Механические ключи | 3-3 |
| Количество точек подключения | 1 |
| Полюсов | 56 |
8. Стандарты и предписания
| Наименование | Воздушные пути и пути утечки |
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 50 В |
| Расчетное импульсное напряжение | 0, 5 кВ |
| Изоляция | Основная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Ударопрочность | 15г, согласно МЭК 60068-2-27 |
| Вибрация (при эксплуатации) | 2г, согласно МЭК 60068-2-6 |
| UL, США / Канада | UL 61010 Listed |
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Class I, Zone 2, Group IIC |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27210900 |
| ECl@ss 4.1 | 27210900 |
| ECl@ss 5.0 | 27210900 |
| ECl@ss 5.1 | 27210900 |
| ECl@ss 6.0 | 27210900 |
| ECl@ss 7.0 | 27141152 |
| ECl@ss 8.0 | 27141152 |
| ECl@ss 9.0 | 27141152 |
11. ETIM
| ETIM 4.0 | EC002780 |
| ETIM 5.0 | EC002780 |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
12. UNSPSC
| UNSPSC 6.01 | 30211501 |
| UNSPSC 7.0901 | 39121019 |
| UNSPSC 11 | 39121006 |
| UNSPSC 12.01 | 39121006 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
Характеристики
Бренд
Phoenix Contact
