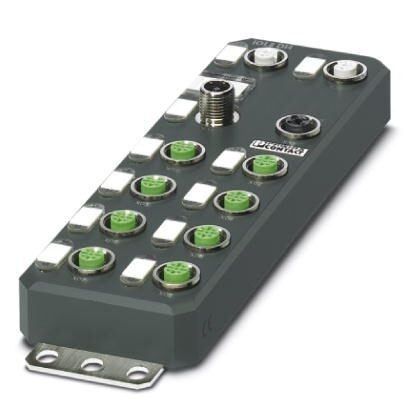

Децентрализ. устройство ввода-вывода AXL E EIP IOL8 DI4 M12 6P

Описание

Характеристики

Axioline E, EtherNet/IP™, Технология быстрого подсоединения M12, Цифровые входы к выводу 2 для портов типа A4, 24 В DC, cпособ подключения3-проводная схема, Пластмассовый корпус, cтепень защиты IP65/IP67

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Питание
8. Цифровые входы
9. Цифровые выходы
10. Разделение потенциалов
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Ширина 60 мм
Высота 185 мм
Глубина 30, 5 мм
Указание по размерам Высота составляет 212 мм, включая крепежные петли.
Расстояние между высверленными отверстиями 198, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 %
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP65/IP67
4. Общие сведения
Материал корпуса Pocan®
Тип монтажа Настенный монтаж
Цвет aнтрацит
Вес нетто 552, 8 г
5. Интерфейсы
Наименование EtherNet/IP™
Количество каналов 2
Тип подключения Технология быстрого подсоединения M12
Указание по типу подключения с мех. ключом D
Обозначение, место соединения Медный кабель
Скорость передачи данных 10/100 Мбит/с (С функцией Autonegotiation)
Полюсов 4
6. Системные ограничения устройств сопряжения с шиной
Наименование EtherNet/IP™
Тип устройства Ведомое устройство EtherNet/IP™
Специфические системные протоколы Протоколы EtherNet/IP™ ACD
Протоколы EtherNet/IP™ DLR
Протоколы EtherNet/IP™ IGMP v2
Поддерживаемые протоколы SNMP v1
HTTP
TFTP
FTP
BootP
DHCP
Спецификация CIP Edition 3.11EIP Adaption of CIP 1.12
7. Питание
Наименование Модульная электроника и датчики (US)
Тип подключения Штекерный соединитель M12, с механическим ключом типа Т
Полюсов 4
Электропитание 24 В DC
Диапазон напряжения питания 19, 5 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 180 мА ±15 % (при 24 В DC)
Наименование Исполнительные элементы (UA)
Тип подключения Штекерный соединитель M12, с механическим ключом типа Т
Полюсов 4
Электропитание 24 В DC
Диапазон напряжения питания 18 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 28 мА ±15 % (при 24 В DC)
8. Цифровые входы
Наименование, вход Цифровые входы к выводу 2 для портов типа A
Описание входа МЭК 61131-2, тип 1
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество входов 4
Защитная схема Защита от перегрузки, защита цепей питания датчика от короткого замыкания
Номинальное напряжение на входе UIN 24 В DC
Номинальный входной ток при UIN тип. 3 мА
Время фильтрования (входной фильтр)
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC
Входная частота 0, 5 кГц
Описание входа Порты IO-Link в режиме цифрового входа (DI)
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество входов макс. 8 (EN61131-2, тип 1)
Номинальное напряжение на входе UIN 24 В DC
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC
Номинальный входной ток тип. 3 мА
Ток датчика на канал макс. 200 мА (выкл L+/L-)
Суммарный ток датчика макс. 1, 6 A (выкл L+/L-)
Время фильтрования (входной фильтр)
Входная частота 0, 5 кГц
Наименование защиты Защита от перегрузки
Защита от короткого замыкания цепи питания датчика
9. Цифровые выходы
Описание выходов Порты IO-Link в режиме цифрового выхода (DO)
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество выходов макс. 8
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 150 мА
Максимальный выходной ток на 1 устройство 1, 2 A
Номинальная активная нагрузка 3, 6 Вт (160 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка 3, 6 ВА (0, 8 Гн, 160 Ω, при номинальном напряжении)
Задержка сигнала макс. 150 мкс (при включении)
макс. 200 мкс (при выключении)
Частота переключений макс. 1 в секунду (при индуктивной номинальной нагрузке)
Ограничение индуктивного запирающего напряжения -15 В DC
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Наименование защиты Защита от перегрузки
Защита от кор. зам.
Реакция на перегрузку Выключение с автоматическим перезапуском
10. Разделение потенциалов
Испытательный участок Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 1) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 2) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 1) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин.
11. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27240400
ECl@ss 4.1 27240400
ECl@ss 5.0 27242200
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
14. ETIM
ETIM 2.0 EC001433
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
15. UNSPSC
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
UNSPSC 11 39121311
UNSPSC 12.01 39121311
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
