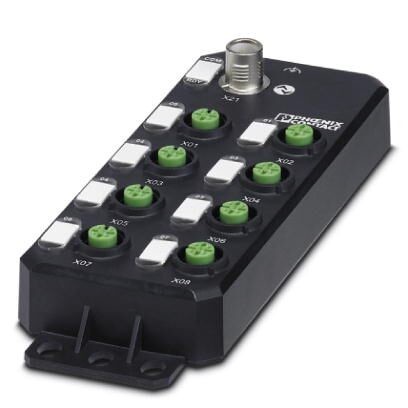

Устройство ввода цифрового сигнала Axioline E посредством IO-Link в пластиковом корпусе, порт A IO-Link и восемь входов, 24 В DC, 4-проводная схема, разъемы для быстрого подключения M12
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Цифровые входы
5. Общие сведения
6. Разделение потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
2. Размеры
3. Окружающие условия
4. Цифровые входы
5. Общие сведения
6. Разделение потенциалов
7. Стандарты и предписания
8. Соответствие экологическим нормам
9. eCl@ss
10. ETIM
11. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 60 мм |
| Высота | 141 мм |
| Глубина | 20 мм |
| Указание по размерам | Высота с учетом крепежных петлей составляет 170 мм. Глубина с учетом штекера составляет 30 мм. |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP65/IP67 |
4. Цифровые входы
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Штекерный соединитель M12 |
| Способ подключения | 4-проводная схема |
| Количество входов | 8 |
| Защитная схема | Защита от перегрузки, защита цепей питания датчика от короткого замыкания |
| Защита входов от перепутывания полярности | |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | тип. 2, 4 мА |
| Время фильтрования (входной фильтр) | 1 мс |
| Длина кабеля | макс. 30 м (к датчику) |
| Диапазон входных напряжений, сигнал "0" | -3 В ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
5. Общие сведения
| Материал корпуса | Pocan® |
| Тип монтажа | Настенный монтаж |
| Цвет | антрацитово-серый RAL 7016 |
| Вес нетто | 299 г |
6. Разделение потенциалов
| Испытательный участок | Питание 24 В / FE 500 В AC 50 Гц 1 мин. |
7. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
8. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
9. eCl@ss
| ECl@ss 4.0 | 27240404 |
| ECl@ss 4.1 | 27240404 |
| ECl@ss 5.0 | 27242204 |
| ECl@ss 5.1 | 27242604 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
10. ETIM
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
11. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
