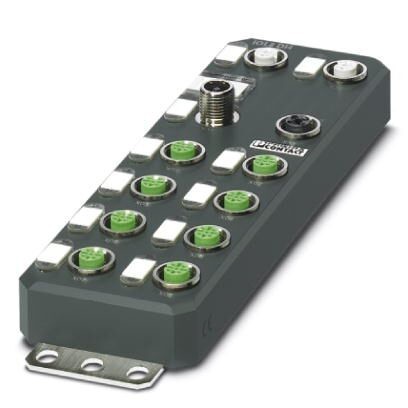

Децентрализ. устройство ввода-вывода AXL E PN IOL8 DI4 M12 6P

Описание

Характеристики

Устройство Axioline E-PROFINET в пластмассовом корпусе с 8 портами IO-Link и 4 цифровыми входами, 24 В DC, разъемы для быстрого подключения M12

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Интерфейсы
6. Системные ограничения устройств сопряжения с шиной
7. Питание
8. Цифровые входы
9. Цифровые выходы
10. Разделение потенциалов
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Ширина 60 мм
Высота 185 мм
Глубина 30, 5 мм
Указание по размерам Высота составляет 212 мм, включая крепежные петли.
Расстояние между высверленными отверстиями 198, 5 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 %
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 %
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP65/IP67
4. Общие сведения
Материал корпуса Pocan®
Тип монтажа Настенный монтаж
Цвет aнтрацит
Вес нетто 556, 8 г
5. Интерфейсы
Наименование PROFINET
Количество каналов 2
Тип подключения Технология быстрого подсоединения M12
Указание по типу подключения с мех. ключом D
Обозначение, место соединения Медный кабель
Скорость передачи данных 100 Мбит/с (С функцией Autonegotiation)
Полюсов 4
6. Системные ограничения устройств сопряжения с шиной
Наименование PROFINET
Тип устройства PROFINET-Device
Класс соответствия B
Количество поддерживаемых связей приложения (AR) 2
Специфические системные протоколы Протоколы PROFINET LLDP
Протоколы PROFINET Клиент MRP
Протоколы PROFINET DCP
Протоколы PROFINET DCE-RPC
Поддерживаемые протоколы SNMP v1
HTTP
TFTP
FTP
7. Питание
Наименование Модульная электроника и датчики (US)
Тип подключения Штекерный соединитель M12, с механическим ключом типа Т
Полюсов 4
Электропитание 24 В DC
Диапазон напряжения питания 19, 5 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 180 мА ±15 % (при 24 В DC)
Наименование Исполнительные элементы (UA)
Тип подключения Штекерный соединитель M12, с механическим ключом типа Т
Полюсов 4
Электропитание 24 В DC
Диапазон напряжения питания 18 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 28 мА ±15 % (при 24 В DC)
8. Цифровые входы
Наименование, вход Цифровые входы к выводу 2 для портов типа A
Описание входа МЭК 61131-2, тип 1
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество входов 4
Защитная схема Защита от перегрузки, защита цепей питания датчика от короткого замыкания
Номинальное напряжение на входе UIN 24 В DC
Номинальный входной ток при UIN тип. 3 мА
Время фильтрования (входной фильтр)
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC
Входная частота 0, 5 кГц
Описание входа Порты IO-Link в режиме цифрового входа (DI)
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество входов макс. 8 (EN61131-2, тип 1)
Номинальное напряжение на входе UIN 24 В DC
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 15 В DC ... 30 В DC
Номинальный входной ток тип. 3 мА
Ток датчика на канал макс. 200 мА (выкл L+/L-)
Суммарный ток датчика макс. 1, 6 A (выкл L+/L-)
Время фильтрования (входной фильтр)
Входная частота 0, 5 кГц
Наименование защиты Защита от перегрузки
Защита от короткого замыкания цепи питания датчика
9. Цифровые выходы
Описание выходов Порты IO-Link в режиме цифрового выхода (DO)
Тип подключения Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения 3-проводная схема
Количество выходов макс. 8
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 150 мА
Максимальный выходной ток на 1 устройство 1, 2 A
Номинальная активная нагрузка 3, 6 Вт (160 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка 3, 6 ВА (0, 8 Гн, 160 Ω, при номинальном напряжении)
Задержка сигнала макс. 150 мкс (при включении)
макс. 200 мкс (при выключении)
Частота переключений макс. 1 в секунду (при индуктивной номинальной нагрузке)
Ограничение индуктивного запирающего напряжения -15 В DC
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Наименование защиты Защита от перегрузки
Защита от кор. зам.
Реакция на перегрузку Выключение с автоматическим перезапуском
10. Разделение потенциалов
Испытательный участок Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 1) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 2) / FE 500 В AC 50 Гц 1 мин.
Шинное соединение (Ethernet 1) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин.
11. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
12. Соответствие экологическим нормам
China RoHS Период времени для применения по назначению (EFUP)25 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 4.0 27240400
ECl@ss 4.1 27240400
ECl@ss 5.0 27242200
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
14. ETIM
ETIM 2.0 EC001433
ETIM 3.0 EC001599
ETIM 4.0 EC001599
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
15. UNSPSC
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
UNSPSC 11 39121311
UNSPSC 12.01 39121311
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602

Бренд

Phoenix Contact

Чертеж
Ширина	60 мм
Высота	185 мм
Глубина	30, 5 мм
Указание по размерам	Высота составляет 212 мм, включая крепежные петли.
Расстояние между высверленными отверстиями	198, 5 мм

Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации)	5 % ... 95 %
Допустимая влажность воздуха (хранение / транспортировка)	5 % ... 95 %
Давление воздуха (эксплуатации)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка)	70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты	IP65/IP67

Материал корпуса	Pocan®
Тип монтажа	Настенный монтаж
Цвет	aнтрацит
Вес нетто	556, 8 г

Наименование	PROFINET
Количество каналов	2
Тип подключения	Технология быстрого подсоединения M12
Указание по типу подключения	с мех. ключом D
Обозначение, место соединения	Медный кабель
Скорость передачи данных	100 Мбит/с (С функцией Autonegotiation)
Полюсов	4

Наименование	PROFINET
Тип устройства	PROFINET-Device
Класс соответствия	B
Количество поддерживаемых связей приложения (AR)	2
Специфические системные протоколы	Протоколы PROFINET LLDP
	Протоколы PROFINET Клиент MRP
	Протоколы PROFINET DCP
	Протоколы PROFINET DCE-RPC
Поддерживаемые протоколы	SNMP v1
	HTTP
	TFTP
	FTP

Наименование	Модульная электроника и датчики (US)
Тип подключения	Штекерный соединитель M12, с механическим ключом типа Т
Полюсов	4
Электропитание	24 В DC
Диапазон напряжения питания	19, 5 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	тип. 180 мА ±15 % (при 24 В DC)
Наименование	Исполнительные элементы (UA)
Тип подключения	Штекерный соединитель M12, с механическим ключом типа Т
Полюсов	4
Электропитание	24 В DC
Диапазон напряжения питания	18 В DC ... 31, 2 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток	тип. 28 мА ±15 % (при 24 В DC)

Наименование, вход	Цифровые входы к выводу 2 для портов типа A
Описание входа	МЭК 61131-2, тип 1
Тип подключения	Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения	3-проводная схема
Количество входов	4
Защитная схема	Защита от перегрузки, защита цепей питания датчика от короткого замыкания
Номинальное напряжение на входе UIN	24 В DC
Номинальный входной ток при UIN	тип. 3 мА
Время фильтрования (входной фильтр)
Диапазон входных напряжений, сигнал "0"	-0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	15 В DC ... 30 В DC
Входная частота	0, 5 кГц
Описание входа	Порты IO-Link в режиме цифрового входа (DI)
Тип подключения	Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения	3-проводная схема
Количество входов	макс. 8 (EN61131-2, тип 1)
Номинальное напряжение на входе UIN	24 В DC
Диапазон входных напряжений, сигнал "0"	-0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1"	15 В DC ... 30 В DC
Номинальный входной ток	тип. 3 мА
Ток датчика на канал	макс. 200 мА (выкл L+/L-)
Суммарный ток датчика	макс. 1, 6 A (выкл L+/L-)
Время фильтрования (входной фильтр)
Входная частота	0, 5 кГц
Наименование защиты	Защита от перегрузки
	Защита от короткого замыкания цепи питания датчика

Описание выходов	Порты IO-Link в режиме цифрового выхода (DO)
Тип подключения	Штекерные разъемы M12, от X01 до X04 имеют двойное расположение
Способ подключения	3-проводная схема
Количество выходов	макс. 8
Номинальное напряжение	24 В DC
Максимальный выходной ток на 1 канал	150 мА
Максимальный выходной ток на 1 устройство	1, 2 A
Номинальная активная нагрузка	3, 6 Вт (160 Ω, при номинальном напряжении)
Номинальная индуктивная нагрузка	3, 6 ВА (0, 8 Гн, 160 Ω, при номинальном напряжении)
Задержка сигнала	макс. 150 мкс (при включении)
	макс. 200 мкс (при выключении)
Частота переключений	макс. 1 в секунду (при индуктивной номинальной нагрузке)
Ограничение индуктивного запирающего напряжения	-15 В DC
Выходное напряжение в отключенном состоянии	макс. 1 В
Выходной ток в отключенном состоянии	макс. 300 мкA
Наименование защиты	Защита от перегрузки
	Защита от кор. зам.
Реакция на перегрузку	Выключение с автоматическим перезапуском

Испытательный участок	Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание логических модулей и датчиков, порты IO-Link) / FE 500 В AC 50 Гц 1 мин.
	Шинное соединение (Ethernet 1) / FE 500 В AC 50 Гц 1 мин.
	Шинное соединение (Ethernet 2) / FE 500 В AC 50 Гц 1 мин.
	Шинное соединение (Ethernet 1) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание исполнительного элемента) / питание 24 В (питание логических модулей и датчиков, порты IO-Link) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 1) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание исполнительного элемента) / шинное соединение (Ethernet 2) 500 В AC 50 Гц 1 мин.
	Питание 24 В (питание исполнительного элемента) / FE 500 В AC 50 Гц 1 мин.

Механические испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
	Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г, продолжительность 11 мс, ударный импульс полусинусоида
	Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты	III (МЭК 61140, EN 61140, VDE 0140-1)

China RoHS	Период времени для применения по назначению (EFUP)25 лет
	Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»

ECl@ss 4.0	27240400
ECl@ss 4.1	27240400
ECl@ss 5.0	27242200
ECl@ss 5.1	27242600
ECl@ss 6.0	27242600
ECl@ss 7.0	27242604
ECl@ss 8.0	27242604
ECl@ss 9.0	27242604

ETIM 2.0	EC001433
ETIM 3.0	EC001599
ETIM 4.0	EC001599
ETIM 5.0	EC001599
ETIM 6.0	EC001599
ETIM 7.0	EC001599

UNSPSC 6.01	43172015
UNSPSC 7.0901	43201404
UNSPSC 11	39121311
UNSPSC 12.01	39121311
UNSPSC 13.2	32151602
UNSPSC 18.0	32151602
UNSPSC 19.0	32151602
UNSPSC 20.0	32151602
UNSPSC 21.0	32151602
