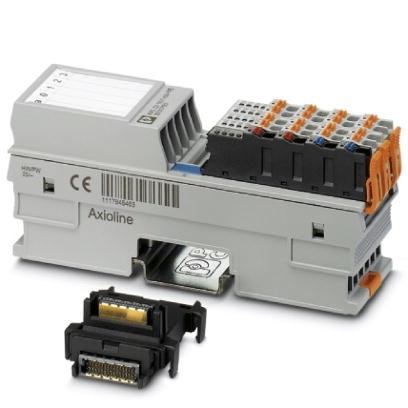

Axioline F, Модуль цифрового ввода, Цифровые входы16, 24 В DC, cпособ подключения1-проводной кабель, Время фильтрования на входе
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
| Чертеж | |
| Ширина | 35 мм |
| Высота | 126, 1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
3. Параметры подключения
| Наименование | Axioline F штекер |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка». |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 133 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Диагностические сообщения | Отказ питания периферийных устройств да |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
5. Интерфейсы
| Наименование | Локальная шина Axioline F |
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
6. Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 120 мА |
| Потребляемая мощность | макс. 600 мВт |
| Наименование | Питание для модулей цифрового ввода (UI) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 20 мА |
| Потребляемая мощность | макс. 480 мВт |
| Защитная схема | Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с) |
| Защита от подключения с неправильной полярностью, электропитание параллельный диодс внешним предохранителем 5 A (только для ввода в эксплуатацию) | |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
7. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество входов | 16 |
| Защитная схема | Защита входов от перепутывания полярности параллельный диод (30 В, 5 с) |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | 2, 3 мА |
| Время фильтрования (входной фильтр) | |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 8, 4 В DC |
| Диапазон входных напряжений, сигнал "1" | 9, 4 В DC ... 30 В DC |
8. Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 25г, продолжительность 11 мс, ударный импульс полусинусоида | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27240400 |
| ECl@ss 4.1 | 27240400 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
12. ETIM
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
