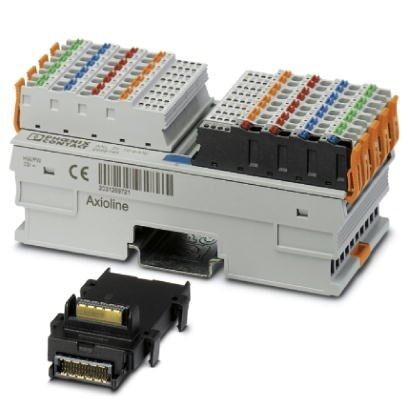

Axioline F XC, Модуль цифрового ввода, Цифровые входы16, 24 В DC, cпособ подключения4-проводная схема, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Axioline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Axioline
8. Цифровые входы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Ширина | 53, 6 мм |
| Высота | 129, 9 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Параметры подключения
| Наименование | Axioline F штекер |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка». |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
5. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 278 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
6. Интерфейсы
| Наименование | Локальная шина Axioline F |
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
7. Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | макс. 120 мА (HW 00) |
| макс. 60 мА (от HW 01) | |
| Потребляемая мощность | макс. 600 мВт (HW 00) |
| макс. 300 мВт (от HW 01) | |
| Наименование | Питание для модулей цифрового ввода (UI) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | макс. 4 A (2 А на группу из восьми входов) |
| Потребляемая мощность | макс. 120 Вт (в т. ч. внутренние потери800 мВт) |
| Защитная схема | Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с) |
| Защита от подключения с неправильной полярностью, электропитание параллельный диодс внешним предохранителем 5 A (только для ввода в эксплуатацию) | |
| Устройство защиты | макс. 8 A (Защита от подключения с неправильной полярностью до 5 A) |
8. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 4-проводная схема |
| Количество входов | 16 |
| Защитная схема | Защита входов от перепутывания полярности электронный |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | 2, 4 мА |
| Время фильтрования (входной фильтр) | 500 мкс (По умолчанию) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
9. Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 4.0 | 27240400 |
| ECl@ss 4.1 | 27240400 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242604 |
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
13. ETIM
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001599 |
| ETIM 6.0 | EC001599 |
| ETIM 7.0 | EC001599 |
14. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
