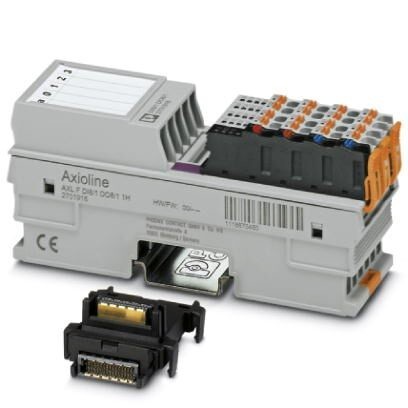

Модуль ввода-вывода AXL F DI8/1 DO8/1 XC 1H

Описание

Характеристики

Axioline F XC, Модуль цифрового ввода/вывода, Цифровые входы8, 24 В DC, cпособ подключения1-проводной кабель, Цифровые выходы 8, 24 В DC, 500 мА, cпособ подключения 1-проводной кабель, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Axioline
8. Цифровые входы
9. Цифровые выходы
10. Разделение потенциалов
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
15. UNSPSC
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Ширина 35 мм
Высота 126, 1 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C (Стандартный)
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
4. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
5. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 133 г
Указания по значениям массы со штекерами и цокольным модулем
Диагностические сообщения Отказ питания периферийных устройств да
Короткое замыкание или перегрузка цифровых выходов да
Монтажное положение Любая (нет изменения характеристик в зависимости от температуры)
6. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
7. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток макс. 120 мА
Потребляемая мощность макс. 600 мВт
Наименование Питание для цифровых модулей ввода-вывода (UIO)
Электропитание 24 В DC
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток макс. 8 A (внешний предохранитель)
Потребляемая мощность макс. 97, 35 Вт (в т. ч. внутренние потери1, 35 Вт)
Защитная схема Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
Защита от подключения с неправильной полярностью, электропитание параллельный диодс внешним предохранителем 5 A (только для ввода в эксплуатацию)
Устройство защиты макс. 8 A (Защита от подключения с неправильной полярностью до 5 A)
8. Цифровые входы
Наименование, вход Цифровые входы
Описание входа EN 61131-2 Тип 1 и 3
Тип подключения Зажимы Push-in
Способ подключения 1-проводной кабель
Количество входов 8
Защитная схема Защита входов от перепутывания полярности параллельный диод (30 В, 5 с)
Номинальное напряжение на входе UIN 24 В DC
Номинальный входной ток при UIN 2, 4 мА
Время фильтрования (входной фильтр) 3000 мкс (По умолчанию)
1000 мкс
Диапазон входных напряжений, сигнал "0" -3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
9. Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Зажимы Push-in
Способ подключения 1-проводной кабель
Количество выходов 8
Защитная схема Защита от короткого замыкания, защита выходов от перегрузки Электронный
Выходное напряжение 24 В DC
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 4 A (внешний предохранитель)
Номинальная индуктивная нагрузка макс. 12 ВА (1, 2 Гн, 48 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка макс. 12 Вт (при номинальном напряжении)
Номинальная активная нагрузка макс. 12 Вт (48 Ω, при номинальном напряжении)
Частота переключений макс. 10000 в секунду (при минимальном токе нагрузки 50 мА)
Нагрузка, мин. 10 кΩ
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Реакция на перегрузку Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Стойкость обратного напряжения к коротким импульсам условная прочность к обратному напряжению до 0, 5 А на 1 с
10. Разделение потенциалов
Испытательный участок Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
11. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
12. Соответствие экологическим нормам
REACh SVHC
Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
14. ETIM
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
15. UNSPSC
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
