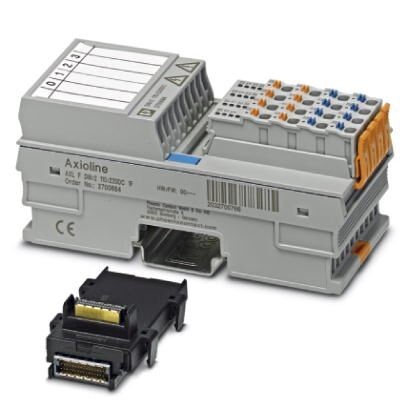

Модуль ввода-вывода AXL F DI8/2 110/220DC 1F

Описание

Характеристики

Axioline F, Модуль цифрового ввода, Цифровые входы8, 110 В DC / 220 В DC, cпособ подключения2-проводная схема, соответствует стандарту МЭК 61850-3, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
Чертеж
Ширина 53, 6 мм
Высота 126, 1 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C (Монтажное положениенастенный монтаж на горизонтальной монтажной рейке, макс. входное напряжение 264 В)
-25 °C ... 55 °C (Монтажное положениена выбор)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 173 г
Указания по значениям массы со штекерами и цокольным модулем
Степень загрязнения 2
Монтажное положение любой (учитывать изменения характеристик в зависимости от температуры и напряжения)Номинальное монтажное положениенастенный монтаж на горизонтальной монтажной рейке
5. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
6. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток макс. 120 мА
Потребляемая мощность макс. 600 мВт
Наименование Питание для модулей цифрового ввода (UI)
Устройство защиты макс. 8 A ()
7. Цифровые входы
Наименование, вход Цифровые входы
Описание входа EN61131-2, тип 1
Тип подключения Зажимы Push-in
Способ подключения 2-проводная схема
Количество входов 8
Защитная схема Защита входов от перепутывания полярности
Номинальное напряжение на входе UIN 110 В DC
Номинальный входной ток при UIN 1, 5 мА
Время фильтрования (входной фильтр)
Входное напряжение 110 В DC (Номинальное напряжение)
220 В DC (Номинальное напряжение)
макс. 300 В DC
Диапазон входных напряжений, сигнал "0" -41 В DC ... 41 В DC
Диапазон входных напряжений, сигнал "1" 88 В DC ... 300 В DC
Диапазон входных напряжений -300 В DC ... 300 В DC
8. Разделение потенциалов
Испытательный участок Периферийное устройство / логическая схема 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201)
Периферийное устройство / логическая схема 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
Периферийное устройство / заземление 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201)
Периферийное устройство / заземление 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
Периферия / периферия (соседние штекеры) 2, 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
Логическая схема / заземление 1 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
9. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Разработано согласно стандарту IEC 61850-3 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий Aразряд между контактами 8 кВвоздушный разряд 8 кВ
IEC 61850-3 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, 20 В/м до 1 ГГц, 10 В/м до 3 ГГц
IEC 61850-3 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий A, 4 кВ
IEC 61850-3 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий A, ±2 кВ (симметрично), ±4 кВ (асимметрично)
IEC 61850-3 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий Aиспытательное напряжение 10 В
IEC 61850-3 Помехоустойчивость к электромагнитным полям EN 61000-4-8/МЭК 61000-4-8 300 А/м постоянно, 1000 А/м на 1с
IEC 61850-3 Помехоустойчивость к электромагнитным полям с периодическим затуханием EN 61000-4-10/МЭК 61000-4-10 100 А/м
IEC 61850-3 Устойчивость к кондуктивным синфазным помехам EN 61000-4-16/МЭК 61000-4-16 30 В постоянно, 300 В на 1с
IEC 61850-3 Волны с периодическим затуханием EN 61000-4-18/МЭК 61000-4-18 1 кВ симметрично, 2, 5 кВ ассиметрично
IEC 61850-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Категория перенапряжения III (EN 61010-2-201/UL 61010-2-201), до 2000 м над уровнем моряII (EN 61010-2-201/UL 61010-2-201), до 3000 м над уровнем моря
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
12. ETIM
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
13. UNSPSC
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
