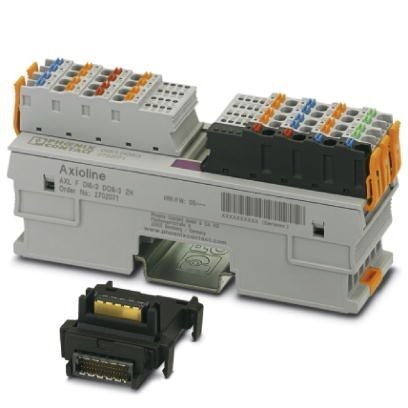

Модуль ввода-вывода AXL F DI8/3 DO8/3 2H

Описание

Характеристики

Axioline F, Модуль цифрового ввода/вывода, Цифровые входы8, 24 В DC, cпособ подключения3-проводная схема, Цифровые выходы 8, 24 В DC, 500 мА, cпособ подключения 3-проводная схема, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые входы
8. Цифровые выходы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
14. UNSPSC
1. Размеры
Чертеж
Ширина 35 мм
Высота 129, 9 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 159 г
Указания по значениям массы со штекерами и цокольным модулем
Диагностические сообщения Отказ питания периферийных устройств да
Короткое замыкание или перегрузка цифровых выходов да
Монтажное положение Любая (нет изменения характеристик в зависимости от температуры)
5. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
6. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток макс. 120 мА
Потребляемая мощность макс. 600 мВт
Наименование Питание для цифровых модулей ввода-вывода (UIO)
Электропитание 24 В DC
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток макс. 6 A (внешний предохранитель)
Потребляемая мощность макс. 180 Вт (в т. ч. внутренние потери1, 24 Вт)
Защитная схема Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
Защита от подключения с неправильной полярностью, электропитание параллельный диодс внешним предохранителем 5 A (только для ввода в эксплуатацию)
Устройство защиты макс. 8 A (Защита от подключения с неправильной полярностью до 5 A)
7. Цифровые входы
Наименование, вход Цифровые входы
Описание входа EN 61131-2 Тип 1 и 3
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Количество входов 8
Защитная схема Защита входов от перепутывания полярности Электронный
Номинальное напряжение на входе UIN 24 В DC
Номинальный входной ток при UIN 2, 4 мА
Время фильтрования (входной фильтр) 3000 мкс (По умолчанию)
1000 мкс
Диапазон входных напряжений, сигнал "0" -3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
8. Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Количество выходов 8
Защитная схема Защита от короткого замыкания, защита выходов от перегрузки Электронный
Выходное напряжение 24 В DC
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 8 A (внешний предохранитель)
Номинальная индуктивная нагрузка макс. 12 ВА (1, 2 Гн, 48 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка макс. 12 Вт (при номинальном напряжении)
Номинальная активная нагрузка макс. 12 Вт (48 Ω, при номинальном напряжении)
Частота переключений макс. 10000 в секунду (при минимальном токе нагрузки 50 мА)
Нагрузка, мин. 10 кΩ
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Реакция на перегрузку Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Стойкость обратного напряжения к коротким импульсам условная прочность к обратному напряжению до 0, 5 А на 1 с
9. Разделение потенциалов
Испытательный участок Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
10. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
11. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
12. eCl@ss
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
13. ETIM
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
14. UNSPSC
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
