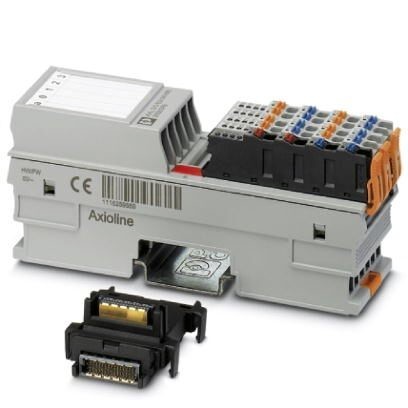

Модуль ввода-вывода AXL F DO8/2 2A XC 1H

Описание

Характеристики

Axioline F XC, Модуль цифрового вывода, Цифровые выходы 8, 24 В DC, 2 A, cпособ подключения 2-проводная схема, Исполнение для тяжелых условий эксплуатации, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые выходы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Размеры
Чертеж
Ширина 35 мм
Высота 126, 1 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C (Стандартный)
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 5 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 5 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 20
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 191, 1 г
Указания по значениям массы со штекерами и цокольным модулем
Монтажное положение Любая (нет изменения характеристик в зависимости от температуры)
5. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
6. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток макс. 150 мА (до HW 01)
макс. 60 мА (от HW 02)
Потребляемая мощность макс. 750 мВт (до HW 01)
макс. 300 мВт (от HW 02)
Наименование Питание для цифровых выходных модулей (UO)
Электропитание 24 В DC
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток макс. 16 A (внешний предохранительВ случае если суммарный ток превосходит 8 A, подсоедините питание к питающему штекеру параллельно, используя обе точки подключения!)
Потребляемая мощность макс. 480 Вт (в т. ч. внутренние потери625 мВт)
Защитная схема Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
Защита от подключения с неправильной полярностью, электропитание параллельный диодс внешним предохранителем 5 A (только для ввода в эксплуатацию)
Устройство защиты макс. 16 A (Защита от подключения с неправильной полярностью до 5 A)
7. Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Зажимы Push-in
Способ подключения 2-проводная схема
Количество выходов 8
Защитная схема Защита от короткого замыкания, защита выходов от перегрузки электронный
Выходное напряжение 24 В
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 2 A
Максимальный выходной ток на 1 модуль 16 A (внешний предохранитель)
Номинальная индуктивная нагрузка макс. 48 ВА (1, 2 Гн, 12 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка макс. 48 Вт (при номинальном напряжении)
Номинальная активная нагрузка макс. 48 Вт (12 Ω, при номинальном напряжении)
Частота переключений макс. 6000 в секунду ()
Нагрузка, мин. 10 кΩ
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Реакция на перегрузку Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Стойкость обратного напряжения к коротким импульсам условная прочность к обратному напряжению до 0, 5 А на 1 с
8. Разделение потенциалов
Испытательный участок Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
9. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
12. ETIM
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
