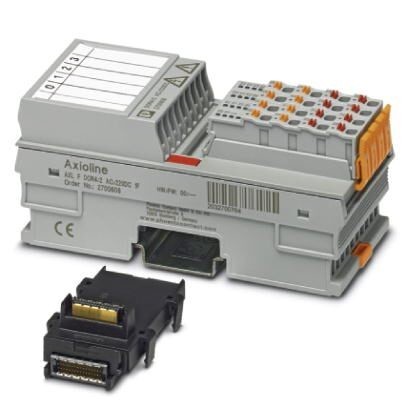

Модуль ввода-вывода AXL F DOR4/2 AC/220DC 1F

Описание

Характеристики

Axioline F, Релейный модуль, Релейный выход 4 (сухие контакты), 220 В DC / 230 В AC, 8 A, cпособ подключения 2-проводная схема, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Цифровые выходы
8. Релейный выход
9. Разделение потенциалов
10. Стандарты и предписания
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
Чертеж
Ширина 53, 6 мм
Высота 126, 1 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C (макс. 6 А/канал при настенном монтаже на горизонтальной монтажной рейкемакс. 4 А/канал в любом монтажном положении)
-25 °C ... 50 °C (макс. 8 А/канал при настенном монтаже на горизонтальной монтажной рейкемакс. 6 А/канал в любом монтажном положении)
-25 °C ... 40 °C (макс. 8 А/канал в любом монтажном положении)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».При выборе проводов помните о том, что при малом сечении провода и большом токе до 30 К температура клемм может превышать окружающую температуру!
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 222 г
Указания по значениям массы со штекерами и цокольным модулем
Степень загрязнения 2
Монтажное положение любое (учитывать изменения характеристик в зависимости от температуры и тока)
5. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
6. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток макс. 280 мА (все реле сработали)
Потребляемая мощность макс. 1, 4 Вт (все реле сработали)
7. Цифровые выходы
Наименование, выход Релейный выход
Описание выходов Замыкающий контакт реле
Тип подключения Зажимы Push-in
Способ подключения 2-проводная схема
Количество выходов 4 (сухие контакты)
Максимальный пусковой ток макс. 15 A (на 4 с)
Номинальное напряжение 220 В DC
230 В AC
Выходной ток макс. 8 A (на канал, внешний предохранитель)
макс. 32 A (на каждый модуль)
Максимальный выходной ток на 1 канал 8 A
8. Релейный выход
Ток переключения макс. 8 A AC (cos phi = 1)
Пост. ток см. на кривой предельной нагрузки, например, следующие значения
макс. 8 A DC (≤ 30 В, активная нагрузка)
макс. 500 мА DC (110 В, активная нагрузка)
макс. 250 мА DC (220 В DC, активная нагрузка)
макс. 220 мА DC (125 В пост. тока, L/R ≤ 50 мс, системы с допуском UL)
макс. 110 мА DC (250 В пост. тока, L/R ≤ 50 мс, системы с допуском UL)
Коммутационная способность макс. 2000 ВА
Пост. ток см. на кривой предельной нагрузки, например, следующие значения
макс. 240 Вт (30 В DC)
макс. 55 Вт (≥ 60 В DC)
макс. 25 Вт (125 В пост. тока, 250 В пост. тока, системы с допуском UL)
Исполнение контакта 4 сухих замыкающих контакта
Ток переключения макс. 8 A AC (cos phi = 1)
Пост. ток см. на кривой предельной нагрузки, например, следующие значения
макс. 8 A DC (≤ 30 В, активная нагрузка)
макс. 500 мА DC (110 В, активная нагрузка)
макс. 250 мА DC (220 В DC, активная нагрузка)
макс. 220 мА DC (125 В пост. тока, L/R ≤ 50 мс, системы с допуском UL)
макс. 110 мА DC (250 В пост. тока, L/R ≤ 50 мс, системы с допуском UL)
Коммутационная способность макс. 2000 ВА
Частота переключений макс. 6 (в минуту)
Время возврата
Долговечность механическая 10x 106 коммутационных циклов
9. Разделение потенциалов
Испытательный участок Контакт реле / логическая схема 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201)
Контакт реле / логическая схема 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
Контакт / функциональное заземление 4 кВ Расчетное импульсное напряжение (надежное разделение согласно EN 61010-2-201/МЭК 61010-2-201)
Контакт / функциональное заземление 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
Контакт / контакт (открытый контакт) 1 кВ 50 Гц 1 мин.
Контакт / контакт (соседние штекеры) 2, 5 кВ Тестовое импульсное напряжение согласно EN 61850/МЭК 61850
10. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 20 г (размыкание контактов)/5 г (замыкание контактов)
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Разработано согласно стандарту IEC 61850-3 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий A, разряд между контактами 6 кВ, воздушный разряд 8 кВ
IEC 61850-3 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, 20 В/м до 1 ГГц, 10 В/м до 3 ГГц
IEC 61850-3 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий A, 4 кВ
IEC 61850-3 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий A, ±4 кВ (асимметрично)
IEC 61850-3 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий Aиспытательное напряжение 10 В
IEC 61850-3 Помехоустойчивость к электромагнитным полям EN 61000-4-8/МЭК 61000-4-8 300 А/м постоянно, 1000 А/м на 1с
IEC 61850-3 Помехоустойчивость к электромагнитным полям с периодическим затуханием EN 61000-4-10/МЭК 61000-4-10 100 А/м
IEC 61850-3 Устойчивость к кондуктивным синфазным помехам EN 61000-4-16/МЭК 61000-4-16 30 В постоянно, 300 В на 1с
IEC 61850-3 Волны с периодическим затуханием EN 61000-4-18/МЭК 61000-4-18 2, 5 кВ асимметричный
IEC 61850-3 Чувствительность к радиопомехам согл. EN 55022 Класс B
Категория перенапряжения III (EN 61010-2-201/UL 61010-2-201), до 2000 м над уровнем моряII (EN 61010-2-201/UL 61010-2-201), до 3000 м над уровнем моря
11. eCl@ss
ECl@ss 5.1 27242600
ECl@ss 6.0 27242600
ECl@ss 7.0 27242604
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
12. ETIM
ETIM 5.0 EC001599
ETIM 6.0 EC001599
ETIM 7.0 EC001599
13. UNSPSC
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
