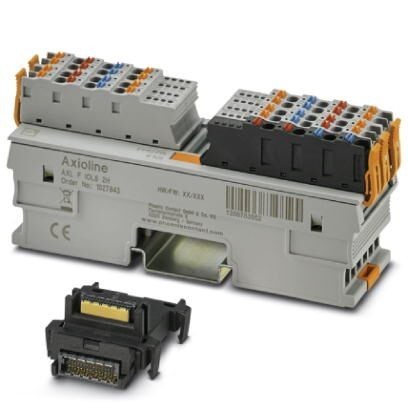

Модуль ввода-вывода AXL F IOL8 2H

Описание

Характеристики

Axioline F, Ведущее устройство IO-Link, 8 портов IO Link, скорость передачи данных в локальной шине 100 Мбит/с, cтепень защиты IP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Интерфейсы
5. Цифровые входы
6. Входы IO-Link
7. Цифровые выходы
8. Питание на портах IO-Link
9. Общие сведения
10. Разделение потенциалов
11. Стандарты и предписания
12. Соответствие экологическим нормам
13. eCl@ss
14. ETIM
1. Размеры
Чертеж
Ширина 35 мм
Высота 129, 9 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
5. Цифровые входы
Описание входа Порты IO-Link в режиме цифрового входа (DI)
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Количество входов макс. 8 (EN61131-2, тип 1)
Номинальное напряжение на входе UIN 24 В DC
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
Номинальный входной ток тип. 2, 5 мА
Ток датчика на канал макс. 1 A (выкл L+/L-)
Время фильтрования (входной фильтр) 1 мкс
6. Входы IO-Link
Количество портов 8
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Тип порта Класс A
7. Цифровые выходы
Описание выходов Порты IO-Link в режиме цифрового выхода (DO)
Тип подключения Зажимы Push-in
Способ подключения 2-, 3-проводной кабель
Количество выходов макс. 8
Номинальное напряжение 24 В DC
Номинальный ток на один канал 200 мА
8. Питание на портах IO-Link
Номинальное напряжение питания периферийных устройств 24 В DC
Номинальный ток на один порт IO-Link 1 A (к L+/L-)
200 мА (к C/Q)
Наименование защиты Защита от перегрузки для L+
Защита от короткого замыкания для L+
9. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 215 г
Указания по значениям массы со штекерами и цокольным модулем
Степень загрязнения 2
Монтажное положение Любая (нет изменения характеристик в зависимости от температуры)
10. Разделение потенциалов
Испытательный участок Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
11. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
12. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
13. eCl@ss
ECl@ss 6.0 27242600
ECl@ss 7.0 27242608
ECl@ss 8.0 27242608
ECl@ss 9.0 27242608
14. ETIM
ETIM 5.0 EC001604
ETIM 6.0 EC001604
ETIM 7.0 EC001604
