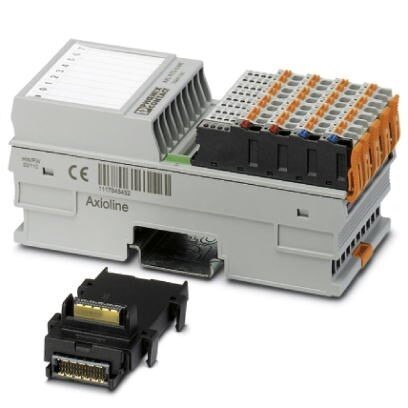

Axioline F XC, Модуль регистрации температуры, Аналоговые входы8 (для резистивных температурных датчиков), cпособ подключения2-, 3-, 4-проводной экранированный кабель, скорость передачи данных в локальной шине100 Мбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защитыIP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Axioline
6. Аналоговые входы
7. Разделение потенциалов
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Axioline
6. Аналоговые входы
7. Разделение потенциалов
8. Стандарты и предписания
9. Соответствие экологическим нормам
10. eCl@ss
11. ETIM
12. UNSPSC
1. Размеры
| Чертеж | |
| Подпись к рисунку | Чертеж |
| Ширина | 53, 6 мм |
| Высота | 126, 1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Стандартный) |
| -40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
3. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 215 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
4. Интерфейсы
| Наименование | Локальная шина Axioline F |
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
5. Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 115 мА |
| макс. 180 мА | |
| Потребляемая мощность | тип. 0, 58 Вт |
| макс. 0, 9 Вт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 15 мА |
| макс. 25 мА | |
| Потребляемая мощность | макс. 0, 6 Вт |
| тип. 0, 94 Вт (на UBus и UA) | |
| макс. 1, 5 Вт (на UBus и UA) | |
| Защитная схема | Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с) |
| Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки | |
| Защита от бросков тока при переходных процессах Cтабилитроны |
6. Аналоговые входы
| Количество входов | 8 (для резистивных температурных датчиков) |
| Наименование, вход | Аналоговые входы |
| Описание входа | Входы для резистивных температурных датчиков |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-, 3-, 4-проводной экранированный кабель |
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики KTY |
| Диапазон сопротивлений, линейн. | 0 Ω ... 500 Ω |
| 0 кΩ ... 5 кΩ | |
| Номин. значение источников тока | 1 мА (Pt 100, Ni 100, Rлин. 500 Ωимпульсный ток, ввод возможен на этапе развертки) |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Разрешение преобразователя A/D | 24 бит |
| Наименование защиты | Защита от короткого замыкания, защита входов от перегрузки |
| Защита входов от токов при переходном процессе | |
| Переходная защита источников питания | |
| Форматы данных | IB IL, совместим с S7 |
| Время фильтрования (входной фильтр) | 40 мс |
7. Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
8. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
9. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
10. eCl@ss
| ECl@ss 4.0 | 27240400 |
| ECl@ss 4.1 | 27240400 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
11. ETIM
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
12. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
