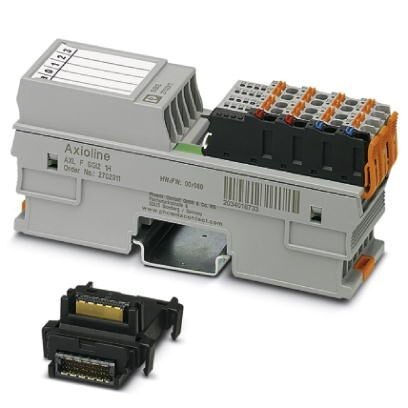

Axioline F, Измерительный модуль тензодатчика, скорость передачи данных в локальной шине100 Мбит/с, cтепень защитыIP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Axioline
6. Контакты
7. Аналоговые входы
8. Аналоговые выходы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
2. Окружающие условия
3. Общие сведения
4. Интерфейсы
5. Потенциалы Axioline
6. Контакты
7. Аналоговые входы
8. Аналоговые выходы
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Размеры
| Чертеж | |
| Ширина | 35 мм |
| Высота | 126, 1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
3. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 187, 7 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Режим работы | Режим передачи данных процесса (6 слов) |
| Монтажное положение | Любая (нет изменения характеристик в зависимости от температуры) |
4. Интерфейсы
| Наименование | Локальная шина Axioline F |
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
5. Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 65 мА |
| макс. 75 мА | |
| Потребляемая мощность | тип. 325 мВт |
| макс. 375 мВт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 25 мА (при типичной нагрузке1 весовая ячейка с 350 Ом, загружен только один канал) |
| тип. 55 мА (при максимальной нагрузке8 весовых ячеек с 350 Ом, загружен только один канал) | |
| тип. 110 мА (при максимальной нагрузке8 весовых ячеек с 350 Ом на канал) | |
| Потребляемая мощность | тип. 2, 6 Вт (при максимальной нагрузке8 весовых ячеек с 350 Ом на канал) |
| тип. 1, 5 Вт (Прибор, общ.) | |
| макс. 3 Вт (Прибор, общ.) | |
| Защитная схема | Защита от перенапряжений, напряжение питания Cтабилитроны |
| Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки |
6. Контакты
| Описание | Сухой замыкающий контакт |
| Количество | 2 (Ka1-Kb1. Ka2-Kb2) |
| Проходное сопротивление | |
| Время срабатывания, типовое | тип. 0, 2 мс (Открыть) |
7. Аналоговые входы
| Описание входа | Входные каналы для тензометрического датчика |
| Количество входов | 2 |
| Способ подключения | 6- или 4-жильный экранированный кабель с попарной скруткой жил |
| Разность потенциалов на перемычке Ud | Диапазон измерений определяется выбором параметра |
| Разность потенциалов на перемычке U0 | 5 В |
| Параметры | настройка параметров350 мкВ/В — 6500 мкВ/В |
| Представление измеренного значения | 32 бит |
8. Аналоговые выходы
| Описание выходов | Питание перемычки |
| Количество выходов | 2 |
| Импеданс | >43 Ω (на канал) |
| Выходное напряжение | тип. 5 В |
| Выходной ток | макс. 115 мА (на канал) |
9. Разделение потенциалов
| Испытательный участок | Логика 500 В AC 50 Гц 1 мин. |
| Питание 24 В (периферийные устройства) 500 В AC 50 Гц 1 мин. | |
| Аналоговые входы 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka1 - Kb1 500 В AC 50 Гц 1 мин. | |
| Замыкающий контакт Ka2 - Kb2 500 В AC 50 Гц 1 мин. | |
| Заземление 500 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
11. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
13. ETIM
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
Характеристики
Бренд
PHOENIX CONTACT
