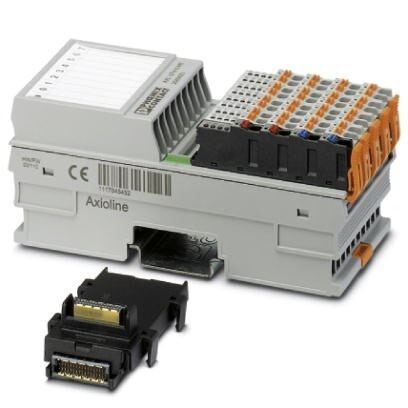

Axioline F, Модуль регистрации температуры, Аналоговые входы8 (8 входов для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В), cпособ подключения2 провода (экранированных, парная скрутка), скорость передачи данных в локальной шине100 Мбит/с, cтепень защитыIP20, с цокольным модулем шины и штекерами Axioline F
Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
| Чертеж | |
| Ширина | 53, 6 мм |
| Высота | 126, 1 мм |
| Глубина | 54 мм |
| Указание по размерам | Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715). |
2. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
3. Параметры подключения
| Наименование | Axioline F штекер |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка». |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
4. Общие сведения
| Тип монтажа | Монтажная рейка |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 144 г |
| Указания по значениям массы | со штекерами и цокольным модулем |
| Монтажное положение | Любое (без изменения характеристик в зависимости от температурынастройте монтажное положение через объект 0080hex ParaTable!) |
5. Интерфейсы
| Наименование | Локальная шина Axioline F |
| Количество каналов | 2 |
| Тип подключения | Цокольный модуль |
| Скорость передачи данных | 100 Мбит/с |
6. Потенциалы Axioline
| Наименование | Питание локальной шины Axioline F (UBus) |
| Электропитание | 5 В DC (посредством цокольного модуля) |
| Потребляемый ток | тип. 115 мА |
| макс. 180 мА | |
| Потребляемая мощность | тип. 0, 55 Вт |
| макс. 0, 9 Вт | |
| Наименование | Питание аналоговых модулей (UA) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 45, 3 мА |
| макс. 70 мА | |
| Потребляемая мощность | макс. 1, 68 Вт |
| тип. 1, 63 Вт (Прибор, общ.) | |
| макс. 2, 58 Вт (Прибор, общ.) | |
| Защитная схема | Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с) |
| Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки | |
| Защита от бросков тока при переходных процессах Cтабилитроны |
7. Аналоговые входы
| Количество входов | 8 +1 (8 входов для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В) |
| Наименование, вход | Аналоговые входы |
| Описание входа | Входы для термоэлементов или линейного напряжения |
| Тип подключения | Непосредственное подсоединение пружинного зажима |
| Способ подключения | 2 провода (экранированных, парная скрутка) |
| Применяемые типы датчиков (RTD) | Pt 100 (4 внешние точки сравнения, возможность использования в качестве входа датчика) |
| Применяемые типы датчиков (TC) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Принцип измерения | Метод сигма-дельта |
| Представление измеренного значения | 16 бит (15 бит + знаковый разряд) |
| Разрешение преобразователя A/D | 24 бит |
| Наименование защиты | Защита от короткого замыкания, защита входов от перегрузки |
| Защита входов от токов при переходном процессе | |
| Время фильтрования (входной фильтр) | 40 мс |
8. Разделение потенциалов
| Испытательный участок | Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин. |
| Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 4.0 | 27240400 |
| ECl@ss 4.1 | 27240400 |
| ECl@ss 5.0 | 27242200 |
| ECl@ss 5.1 | 27242600 |
| ECl@ss 6.0 | 27242600 |
| ECl@ss 7.0 | 27242601 |
| ECl@ss 8.0 | 27242601 |
| ECl@ss 9.0 | 27242601 |
12. ETIM
| ETIM 3.0 | EC001599 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
13. UNSPSC
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| UNSPSC 11 | 39121311 |
| UNSPSC 12.01 | 39121311 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 18.0 | 32151602 |
| UNSPSC 19.0 | 32151602 |
| UNSPSC 20.0 | 32151602 |
| UNSPSC 21.0 | 32151602 |
Характеристики
Бренд
Phoenix Contact
