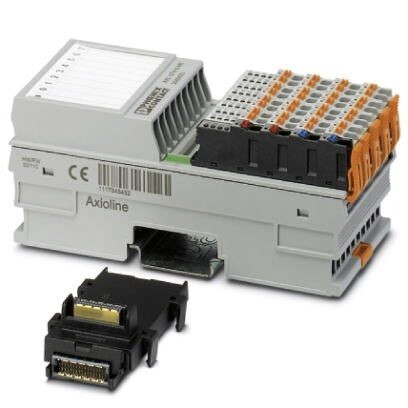

Модуль ввода-вывода AXL F UTH8 XC 1F

Описание

Характеристики

Axioline F, Модуль регистрации температуры, Аналоговые входы8 (8 входов для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В), cпособ подключения2 провода (экранированных, парная скрутка), скорость передачи данных в локальной шине100 Мбит/с, Исполнение для тяжелых условий эксплуатации, cтепень защитыIP20, с цокольным модулем шины и штекерами Axioline F

Характеристики
Оглавление 1. Размеры
2. Окружающие условия
3. Параметры подключения
4. Общие сведения
5. Интерфейсы
6. Потенциалы Axioline
7. Аналоговые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
13. UNSPSC
1. Размеры
Чертеж
Ширина 53, 6 мм
Высота 126, 1 мм
Глубина 54 мм
Указание по размерам Глубина имеет значение при использовании монтажной рейки TH 35-7.5 (согласно EN 60715).
2. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C (Стандартный)
-40 °C ... 70 °C (Расширенный, см. главу «Успешно протестированоиспользование в экстремальных окружающих условиях» в паспорте.)
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
3. Параметры подключения
Наименование Axioline F штекер
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя «Axioline Fсистема и установка».
Сечение жесткого проводника мин. 0, 2 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 2 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
4. Общие сведения
Тип монтажа Монтажная рейка
Цвет серый цвет A RAL 7042
Вес нетто 144 г
Указания по значениям массы со штекерами и цокольным модулем
Монтажное положение Любое (без изменения характеристик в зависимости от температурынастройте монтажное положение через объект 0080hex ParaTable!)
5. Интерфейсы
Наименование Локальная шина Axioline F
Количество каналов 2
Тип подключения Цокольный модуль
Скорость передачи данных 100 Мбит/с
6. Потенциалы Axioline
Наименование Питание локальной шины Axioline F (UBus)
Электропитание 5 В DC (посредством цокольного модуля)
Потребляемый ток тип. 115 мА
макс. 180 мА
Потребляемая мощность тип. 0, 55 Вт
макс. 0, 9 Вт
Наименование Питание аналоговых модулей (UA)
Электропитание 24 В DC
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток тип. 45, 3 мА
макс. 70 мА
Потребляемая мощность макс. 1, 68 Вт
тип. 1, 63 Вт (Прибор, общ.)
макс. 2, 58 Вт (Прибор, общ.)
Защитная схема Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки
Защита от бросков тока при переходных процессах Cтабилитроны
7. Аналоговые входы
Количество входов 8 +1 (8 входов для термоэлементов или линейного напряжения, дополнительно 1 вход -5 В до +5 В)
Наименование, вход Аналоговые входы
Описание входа Входы для термоэлементов или линейного напряжения
Тип подключения Непосредственное подсоединение пружинного зажима
Способ подключения 2 провода (экранированных, парная скрутка)
Применяемые типы датчиков (RTD) Pt 100 (4 внешние точки сравнения, возможность использования в качестве входа датчика)
Применяемые типы датчиков (TC) U, T, L, J, E, K, N, S, R, B, C, W, HK
Принцип измерения Метод сигма-дельта
Представление измеренного значения 16 бит (15 бит + знаковый разряд)
Разрешение преобразователя A/D 24 бит
Наименование защиты Защита от короткого замыкания, защита входов от перегрузки
Защита входов от токов при переходном процессе
Время фильтрования (входной фильтр) 40 мс
8. Разделение потенциалов
Испытательный участок Питание 5 В (логическая схема шины)/питание 24 В (периферийное устр-во) 500 В AC 50 Гц 1 мин.
Питание 5 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
9. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 4.0 27240405
ECl@ss 4.1 27240405
ECl@ss 5.0 27242201
ECl@ss 5.1 27242601
ECl@ss 6.0 27242600
ECl@ss 7.0 27242601
ECl@ss 8.0 27242601
ECl@ss 9.0 27242601
12. ETIM
ETIM 3.0 EC001599
ETIM 4.0 EC001596
ETIM 5.0 EC001596
ETIM 6.0 EC001596
ETIM 7.0 EC001596
13. UNSPSC
UNSPSC 6.01 43172015
UNSPSC 7.0901 43201404
UNSPSC 11 39121311
UNSPSC 12.01 39121311
UNSPSC 13.2 32151602
UNSPSC 18.0 32151602
UNSPSC 19.0 32151602
UNSPSC 20.0 32151602
UNSPSC 21.0 32151602
