Axioline Smart Elements, Модуль цифрового ввода, Цифровые входы16, 24 В DC, cпособ подключения1-проводной кабель, cтепень защиты IP20
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Потенциалы Axioline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Потенциалы Axioline
7. Цифровые входы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Подпись к рисунку | Размеры |
| Ширина | 14, 9 мм |
| Высота | 62, 2 мм |
| Глубина | 62 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Параметры подключения
| Наименование | Периферийные устройства |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| Сечение жесткого проводника мин. | 0, 25 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 25 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
5. Общие сведения
| Тип монтажа | Гнездо Smart Element |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 35 г |
| Степень загрязнения | 2 (EN 60664-1) |
| Монтажное положение | см. систему, в которой используется элемент Smart Element |
6. Потенциалы Axioline
| Наименование | Питание логической схемы Smart Element (USE) |
| Дополнительный текст | посредством краевых разъемов |
| Наименование | Питание периферийных устройств (UP) |
| Электропитание | 24 В DC (посредством краевых разъемов) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | мин. 14 мА (без подключенной периферии) |
| макс. 17 мА | |
| Потребляемая мощность | мин. 340 мВт |
| макс. 1, 64 Вт | |
| Защитная схема | Защита от перенапряжений, напряжение питания см. систему, в которой используется элемент Smart Element |
| Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки | |
| Устройство защиты | см. систему, в которой используется элемент Smart Element |

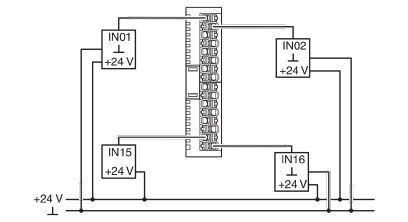

7. Цифровые входы
| Наименование, вход | Цифровые входы |
| Описание входа | EN 61131-2 Тип 1 и 3 |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 1-проводной кабель |
| Количество входов | 16 |
| Защитная схема | Защита входов от перепутывания полярности Диод |
| Номинальное напряжение на входе UIN | 24 В DC |
| Номинальный входной ток при UIN | 2, 4 мА |
| Время фильтрования (входной фильтр) | 1 мс |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
8. Разделение потенциалов
| Испытательный участок | Питание логической схемы / 24 В питание (периферийных устройств) 500 В AC 50 Гц 1 мин. |
| Питание логической схемы / функциональное заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. |
9. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Категория перенапряжения | II (МЭК 60664-1) |
10. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
11. eCl@ss
| ECl@ss 8.0 | 27242604 |
| ECl@ss 9.0 | 27242604 |
12. ETIM
| ETIM 5.0 | EC001599 |
Характеристики
Бренд
PHOENIX CONTACT
