Модуль ввода-вывода AXL SE DO16/1 купить в интернет-магазине

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Потенциалы Axioline
7. Цифровые выходы
8. Разделение потенциалов
9. Стандарты и предписания
10. Соответствие экологическим нормам
11. eCl@ss
12. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Подпись к рисунку Размеры
Ширина 14, 9 мм
Высота 62, 2 мм
Глубина 62 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20
4. Параметры подключения
Наименование Периферийные устройства
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements.
При малом сечении провода и большом токе температура на клеммах может превышать окружающую температуру на 31 K.
При выборе кабелей учитывайте их допустимую рабочую температуру согласно МЭК или UL.
Сечение жесткого проводника мин. 0, 25 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 25 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
5. Общие сведения
Тип монтажа Гнездо Smart Element
Цвет серый цвет A RAL 7042
Вес нетто 35 г
Степень загрязнения 2 (EN 60664-1)
Монтажное положение см. систему, в которой используется элемент Smart Element
6. Потенциалы Axioline
Наименование Питание логической схемы Smart Element (USE)
Дополнительный текст посредством краевых разъемов
Наименование Питание периферийных устройств (UP)
Электропитание 24 В DC (посредством краевых разъемов)
Диапазон напряжения питания 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации)
Потребляемый ток мин. 12 мА (без подключенной периферии)
макс. 6 A
Потребляемая мощность мин. 288 мВт
макс. 180 Вт (в т. ч. внутренние потери1, 1 Вт)
Защитная схема Защита от перенапряжений, напряжение питания электронный (35 В, 0, 5 с)
Защита от подключения с неправильной полярностью, электропитание параллельный диод
Устройство защиты см. систему, в которой используется элемент Smart Element

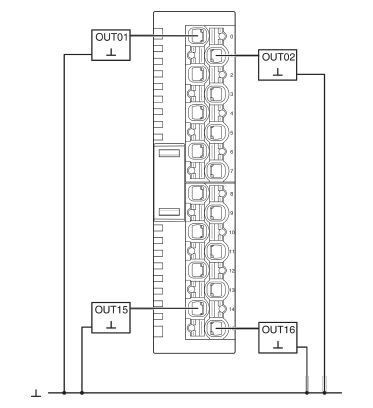

7. Цифровые выходы
Наименование, выход Цифровые выходы
Тип подключения Зажимы Push-in
Способ подключения 1-проводной кабель
Количество выходов 16
Защитная схема Защита от короткого замыкания, защита от перегрузки электронный
Выходное напряжение 24 В
Номинальное напряжение 24 В DC
Максимальный выходной ток на 1 канал 500 мА
Максимальный выходной ток на 1 модуль 6 A (Убедитесь в том, что не превышается максимально допустимый ток 6 A!)
Номинальная индуктивная нагрузка 12 ВА (1, 2 Гн, 48 Ω, при номинальном напряжении)
Номинальная нелинейная нагрузка 12 Вт (при номинальном напряжении)
Номинальная активная нагрузка 12 Вт (48 Ω, при номинальном напряжении)
Частота переключений макс. 1200 в секунду (при активной нагрузке, минимальный ток нагрузки 50 мА)
Нагрузка, мин. 10 кΩ
Выходное напряжение в отключенном состоянии макс. 1 В
Выходной ток в отключенном состоянии макс. 300 мкA
Реакция на перегрузку Выключение с автоматическим перезапуском
Реакция на индуктивную перегрузку Может быть прервана передача сигнала на выходе
Стойкость обратного напряжения к коротким импульсам условная прочность к обратному напряжению до 0, 5 А на 1 с
8. Разделение потенциалов
Испытательный участок Питание логической схемы / 24 В питание (периферийных устройств) 500 В AC 50 Гц 1 мин.
Питание логической схемы / функциональное заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
9. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
Категория перенапряжения II (МЭК 60664-1)
10. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
11. eCl@ss
ECl@ss 8.0 27242604
ECl@ss 9.0 27242604
12. ETIM
ETIM 5.0 EC001599

Характеристики

Бренд

Phoenix Contact

Последняя стоимость

19501.64
