Модуль ввода-вывода AXL SE IOL4

Описание

Характеристики

Axioline Smart Elements, Ведущее устройство IO-Link, 4 порта IO-Link, cтепень защиты IP20

Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Интерфейсы
6. Цифровые входы
7. Входы IO-Link
8. Цифровые выходы
9. Питание на портах IO-Link
10. Общие сведения
11. Разделение потенциалов
12. Стандарты и предписания
13. Соответствие экологическим нормам
14. eCl@ss
15. ETIM
1. Указание
Ограничение износа ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Чертеж
Подпись к рисунку Размеры
Ширина 14, 9 мм
Высота 62, 2 мм
Глубина 62 мм
3. Окружающие условия
Температура окружающей среды (при эксплуатации) -25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % (без выпадения конденсата)
Допустимая влажность воздуха (хранение / транспортировка) 5 % ... 95 % (без выпадения конденсата)
Давление воздуха (эксплуатации) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение / транспортировка) 70 кПа ... 106 кПа (до 3000 м над уровнем моря)
Степень защиты IP20

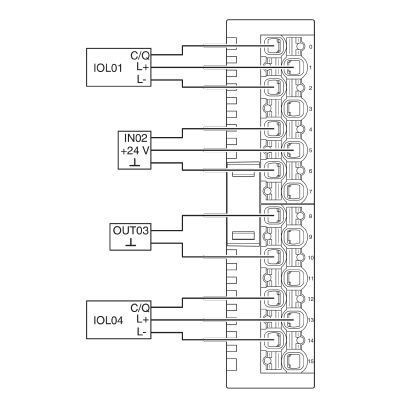

4. Параметры подключения
Наименование Периферийные устройства
Тип подключения Зажимы Push-in
Указание по типу подключения Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements.
Сечение жесткого проводника мин. 0, 25 мм²
Сечение жесткого проводника макс. 1, 5 мм²
Сечение гибкого проводника мин. 0, 25 мм²
Сечение гибкого проводника макс. 1, 5 мм²
Сечение провода AWG мин. 24
Сечение провода AWG макс. 16
Длина снятия изоляции 8 мм
5. Интерфейсы
Наименование Интерфейс Smart Element
Количество каналов 1
Тип подключения Краевые разъемы
Скорость передачи данных см. систему, в которой используется элемент Smart Element
Время пуска до готовности к работе hexWakeUpTime))
6. Цифровые входы
Описание входа Порты IO-Link в режиме цифрового входа (DI)
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Количество входов макс. 4 (EN61131-2, тип 1)
Номинальное напряжение на входе UIN 24 В DC
Диапазон входных напряжений, сигнал "0" -0, 3 В DC ... 5 В DC
Диапазон входных напряжений, сигнал "1" 11 В DC ... 30 В DC
Номинальный входной ток тип. 2, 5 мА
Ток датчика на канал макс. 500 мА (выкл L+/L-)
Время фильтрования (входной фильтр) 1 мкс
7. Входы IO-Link
Количество портов 4
Тип подключения Зажимы Push-in
Способ подключения 3-проводная схема
Тип порта Класс A
8. Цифровые выходы
Описание выходов Порты IO-Link в режиме цифрового выхода (DO)
Тип подключения Зажимы Push-in
Способ подключения 2-, 3-проводной кабель
Количество выходов макс. 4
Номинальное напряжение 24 В DC
Номинальный ток на один канал 200 мА
9. Питание на портах IO-Link
Номинальное напряжение питания периферийных устройств 24 В DC
Номинальный ток на один порт IO-Link 500 мА (к L+/L-)
200 мА (к C/Q)
Наименование защиты Защита от перегрузки для L+
Защита от короткого замыкания для L+
10. Общие сведения
Тип монтажа Гнездо Smart Element
Цвет серый цвет A RAL 7042
Вес нетто 35 г
Степень загрязнения 2 (EN 60664-1)
Монтажное положение см. систему, в которой используется элемент Smart Element
11. Разделение потенциалов
Испытательный участок Питание логической схемы / 24 В питание (периферийных устройств) 500 В AC 50 Гц 1 мин.
Питание логической схемы / функциональное заземление 500 В AC 50 Гц 1 мин.
Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин.
12. Стандарты и предписания
Механические испытания Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г
Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г
Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г
Степень защиты III (МЭК 61140, EN 61140, VDE 0140-1)
Категория перенапряжения II (МЭК 60664-1)
13. Соответствие экологическим нормам
REACh SVHC Lead 7439-92-1
China RoHS Период времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
14. eCl@ss
ECl@ss 8.0 27242608
ECl@ss 9.0 27242608
15. ETIM
ETIM 5.0 EC001604
