Axioline Smart Elements, Коммуникационный модуль, интерфейс RS-485, cтепень защиты IP20
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Axioline
8. Канал последовательного ввода-вывода
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
2. Размеры
3. Окружающие условия
4. Параметры подключения
5. Общие сведения
6. Интерфейсы
7. Потенциалы Axioline
8. Канал последовательного ввода-вывода
9. Разделение потенциалов
10. Стандарты и предписания
11. Соответствие экологическим нормам
12. eCl@ss
13. ETIM
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Чертеж | |
| Подпись к рисунку | Размеры |
| Ширина | 14, 9 мм |
| Высота | 62, 2 мм |
| Глубина | 62 мм |
3. Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Степень защиты | IP20 |
4. Параметры подключения
| Наименование | Периферийные устройства |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| Сечение жесткого проводника мин. | 0, 25 мм² |
| Сечение жесткого проводника макс. | 1, 5 мм² |
| Сечение гибкого проводника мин. | 0, 25 мм² |
| Сечение гибкого проводника макс. | 1, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
5. Общие сведения
| Тип монтажа | Гнездо Smart Element |
| Цвет | серый цвет A RAL 7042 |
| Вес нетто | 35 г |
| Степень загрязнения | 2 (EN 60664-1) |
| Монтажное положение | см. систему, в которой используется элемент Smart Element |
6. Интерфейсы
| Наименование | Интерфейс Smart Element |
| Количество каналов | 1 |
| Тип подключения | Краевые разъемы |
| Скорость передачи данных | см. систему, в которой используется элемент Smart Element |
| Время пуска до готовности к работе | hexWakeUpTime)) |

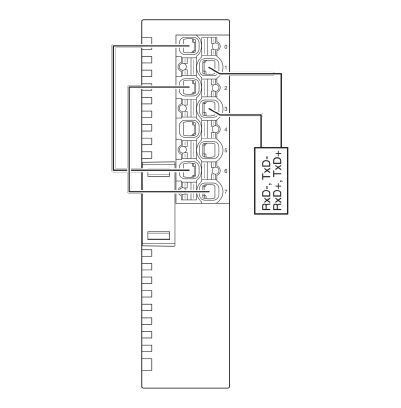

| Интерфейс | RS-485 |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Используйте только экранированные проводники. |
| Среда передачи | Медь |
| Поддерживаемые протоколы | прозрачный |
| Нагрузочный резистор | 120 Ω (активный, интегрированный) |
| Биты данных | 7 или 8 |
| Стоповые биты | 1 или 2 |
| Входной буфер | 4 кбайт |
| Выходной буфер | 1 кбайт |
7. Потенциалы Axioline
| Наименование | Питание логической схемы Smart Element (USE) |
| Дополнительный текст | посредством краевых разъемов |
| Наименование | Питание периферийных устройств (UP) |
| Электропитание | 24 В DC (посредством краевых разъемов) |
| Диапазон напряжения питания | 19, 2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | мин. 6 мА (без подключенной периферии) |
| тип. 10 мА | |
| макс. 18 мА | |
| Потребляемая мощность | мин. 144 мВт |
| макс. 530 мВт | |
| Защитная схема | Защита от перенапряжений, напряжение питания см. систему, в которой используется элемент Smart Element |
| Защита от подключения с неправильной полярностью, электропитание Диод защиты от переполюсовки | |
| Устройство защиты | см. систему, в которой используется элемент Smart Element |
8. Канал последовательного ввода-вывода
| Четность | Even, Odd или No Parity |
| Тип передачи | Прозрачный режим |
9. Разделение потенциалов
| Испытательный участок | Питание логической схемы / 24 В питание (периферийных устройств) 500 В AC 50 Гц 1 мин. |
| Питание логической схемы / интерфейс RS-485 500 В AC 50 Гц 1 мин. | |
| Питание логической схемы / функциональное заземление 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийные устройства) / интерфейс RS-485 500 В AC 50 Гц 1 мин. | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. | |
| Интерфейс RS-485 / функциональное заземление 500 В AC 50 Гц 1 мин. |
10. Стандарты и предписания
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 5г |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 30г | |
| Продолжительная ударная нагрузка согласно EN 60068-2-27/МЭК 60068-2-27 10г | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Категория перенапряжения | II (МЭК 60664-1) |
11. Соответствие экологическим нормам
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
12. eCl@ss
| ECl@ss 8.0 | 27242605 |
| ECl@ss 9.0 | 27242605 |
13. ETIM
| ETIM 5.0 | EC001601 |
Характеристики
Бренд
PHOENIX CONTACT
