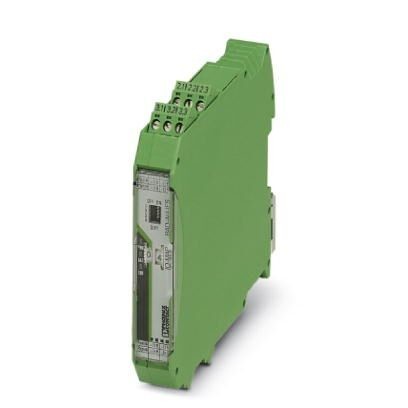

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Гальваническая развязка
8. Испытательное напряжение
9. Параметры подключения
10. Индикатор состояния
11. Соответствие / сертификаты
12. Стандарты и предписания
13. Соответствие экологическим нормам
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Гальваническая развязка
8. Испытательное напряжение
9. Параметры подключения
10. Индикатор состояния
11. Соответствие / сертификаты
12. Стандарты и предписания
13. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 113 мм |
| Глубина | 114, 5 мм |
| Чертеж |
3. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 55 ℃ ухудшение характеристик) |
| -40 °F ... 158 °F (изменение характеристик > 131 °F) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Высота | 2000 м |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
| Ударопрочность | 16г, 11 мс |
4. Общие сведения
| Комплект состоит из | 2709561 ME 17, 5 TBUS 1, 5/ 5-ST-3, 81 GN |
| Категория перенапряжения | II |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 771 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 351 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) | |
| 136 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
5. Питание
| Диапазон напряжения питания | 19, 2 В DC ... 30, 5 В DC (Шинные соединители на DIN-рейке) |
| Потребляемый ток, макс. | ≤ 120 мА (@24 В пост. тока, @ 25°C) |
| Защита от перенапряжений при переходных процессах | Да |
6. Аналоговые входы
| Количество входов | 4 |
| Входной сигнал тока | 0 мА ... 20 мА (настраивается с помощь DIP-переключателей) |
| 4 мА ... 20 мА (настраивается с помощь DIP-переключателей) | |
| Входной сигнал тока, максимальный | 22 мА |
| Входное сопротивление, вход тока | |
| Точность | ≤ 0, 02 % (при 25 °C) |
| Температурный коэффициент, стандартн. | 0, 0025 %/K (при -40 °C ... +70 °C) |
| Электропитание | ≥ 12 В DC (для пассивных датчиков (через клемму PWR1, +I1)) |
| Разрешение | 16 бит |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
7. Гальваническая развязка
| Аналоговые I/O | 50 В (Расчетное напряжение изоляции (соотв. между аналоговыми входами / питание T-образной шины, усиленная изоляция согл. EN 61010)) |
8. Испытательное напряжение
| Аналоговые I/O | 1, 5 кВ AC (50 Гц, 1 мин) |
9. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0, 6 Нм |
| Резьба винтов | M3 |
10. Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) |
11. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA IIC T4 Gc |
| Сертификат | IBExU 15 ATEX B008 X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | IECEx |
| Маркировка | Ex nA IIC T4 Gc |
| Сертификат | IECEx IBE 13.0019X |
| Наименование | UL, США / Канада |
| Маркировка | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
12. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Стандарты/нормативные документы | Директива по ЭМС 2014/30/EU EN 61000-6-2 |
| Директива по ЭМС 2014/30/EU EN 61000-6-4 | |
| Директива по взрывобезопасности (ATEX) EN 60079-0 | |
| Директива по взрывобезопасности (ATEX) EN-60079-15 | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 16г, 11 мс |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
13. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
