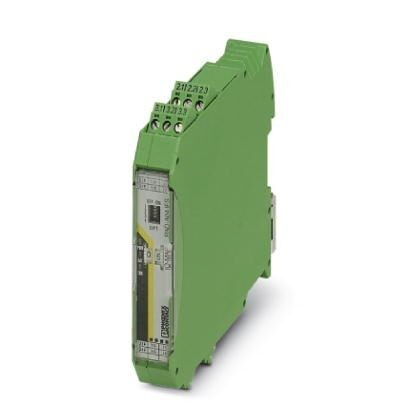

Модуль расширения ввода-вывода RAD-AO4-IFS

Бренд:Phoenix Contact
К сравнению
В избранное
Артикул:AF158255
Модуль расширения ввода-вывода RAD-AO4-IFS
Бренд
Последняя стоимость
Данная модель является проектным / заказным оборудованием.
Условия и цена предоставляются и уточняются по запросу.
Поставка под заказ.
Последняя стоимость:93964.75
Описание
Характеристики

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.


Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые выходы
7. Гальваническая развязка
8. Испытательное напряжение
9. Параметры подключения
10. Индикатор состояния
11. Соответствие / сертификаты
12. Стандарты и предписания
13. Соответствие экологическим нормам
1. Указание
Ограничение износаЭМСпродукт класса А, см. декларацию производителя в разделе загрузок
2. Размеры
Ширина17, 5 мм
Высота113 мм
Глубина114, 5 мм
Чертеж
3. Окружающие условия
Степень защитыIP20
Температура окружающей среды (при эксплуатации)-40 °C ... 70 °C (> 55 ℃  ухудшение характеристик)
-40 °F ... 158 °F (изменение характеристик > 131 °F)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
-40 °F ... 185 °F
Допустимая отн. влажность воздуха (при эксплуатации)20 % ... 85 %
Допустимая влажность воздуха (хранение / транспортировка)20 % ... 85 %
Высота2000 м
Вибрация (при эксплуатации)соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц
Ударопрочность16г, 11 мс
4. Общие сведения
Комплект состоит из2709561 ME 17, 5 TBUS 1, 5/ 5-ST-3, 81 GN
Категория перенапряженияII
Монтажное положениена выбор
Указания по монтажуна стандартную рейку NS 35 по EN 60715
Степень загрязнения2
Материал корпусаPA 6.6-FR
Класс воспламеняемости согласно UL 94V0
MTTF999 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день))
404 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день))
156 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки))
5. Питание
Диапазон напряжения питания19, 2 В  DC ... 30, 5 В  DC (Шинные соединители на DIN-рейке)
Потребляемый ток, макс.≤ 115 мА (@24 В пост. тока, @ 25°C)
Защита от перенапряжений при переходных процессахДа
6. Аналоговые выходы
Количество выходов4
Выходной сигнал, напряжение0 В ... 10 В
Выходной сигнал напряжения, максимальныйоколо 10, 83 В
Нагрузка≥ 10 кΩ
Выходной сигнал, ток0 мА ... 20 мА
4 мА ... 20 мА
Выходной сигнал тока, максимальныйоколо 21, 67 мА
Нагрузка≤ 500 Ω
Разрешение16 бит
Защитная схемаЗащита выходов от токов при переходном процессе
7. Гальваническая развязка
Аналоговые I/O50 В (Расчетное напряжение изоляции (соотв. между аналоговыми выходами /  питание T-образной шины, усиленная изоляция согл. EN  61010))
8. Испытательное напряжение
Аналоговые I/O1, 5 кВ AC (50 Гц, 1 мин)
9. Параметры подключения
Тип подключенияВинтовые зажимы
Сечение жесткого проводника мин.0, 2 мм²
Сечение жесткого проводника макс.2, 5 мм²
Сечение гибкого проводника мин.0, 2 мм²
Сечение гибкого проводника макс.2, 5 мм²
Сечение провода AWG мин.24
Сечение провода AWG макс.14
Длина снятия изоляции7 мм
Момент затяжки0, 6 Нм
Резьба винтовM3
10. Индикатор состояния
Индикатор состоянияСветодиод. индикатор, зеленый (напряжение питания, PWR)
Зеленый светодиод (шинная коммуникация, DAT)
Красный светодиод (ошибка периферии, ERR)
11. Соответствие / сертификаты
НаименованиеCE
МаркировкаСоответствует требованиям ЕС
НаименованиеEAC
МаркировкаEAC
НаименованиеATEX
Маркировка II 3 G Ex nA IIC T4 Gc
СертификатIBExU  15  ATEX  B008  X
Дополнительный текстСоблюдать особые указания по монтажу в документации!
НаименованиеIECEx
МаркировкаEx nA IIC T4 Gc
СертификатIECEx  IBE  13.0019X
НаименованиеUL, США / Канада
Маркировка508 Listed
Class I, Div. 2, Groups A, B, C, D T4A
Class I, Zone 2, IIC T4
НаименованиеИспытание вредными газами
МаркировкаISA-S71.04-1985 G3 Harsh Group A
12. Стандарты и предписания
Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
Стандарты/нормативные документыДиректива по ЭМС 2014/30/EU EN  61000-6-2
Директива по ЭМС 2014/30/EU EN  61000-6-4
Директива по взрывобезопасности (ATEX) EN  60079-0
Директива по взрывобезопасности (ATEX) EN-60079-15
Излучение помехEN 61000-6-4
ПомехоустойчивостьEN 61000-6-2
Класс воспламеняемости согласно UL 94V0
Ударопрочность16г, 11 мс
Вибрация (при эксплуатации)соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц
13. Соответствие экологическим нормам
REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP)50 лет
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
