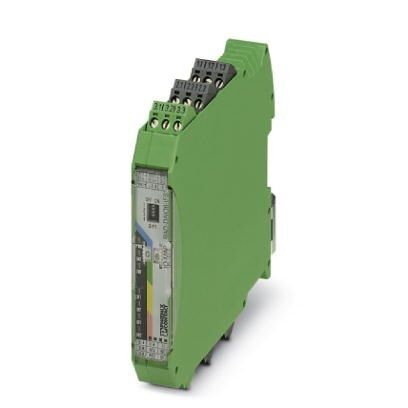

Соединитель для установки на несущую рейку. Универсальный, для корпусов TBUS. Позолоченные контакты, 5-полюсн.
Характеристики
Оглавление 1. Указание
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Цифровые входы
8. Аналоговые выходы
9. Цифровые выходы
10. Гальваническая развязка
11. Испытательное напряжение
12. Параметры подключения
13. Индикатор состояния
14. Соответствие / сертификаты
15. Стандарты и предписания
16. Соответствие экологическим нормам
2. Размеры
3. Окружающие условия
4. Общие сведения
5. Питание
6. Аналоговые входы
7. Цифровые входы
8. Аналоговые выходы
9. Цифровые выходы
10. Гальваническая развязка
11. Испытательное напряжение
12. Параметры подключения
13. Индикатор состояния
14. Соответствие / сертификаты
15. Стандарты и предписания
16. Соответствие экологическим нормам
1. Указание
| Ограничение износа | ЭМСпродукт класса А, см. декларацию производителя в разделе загрузок |
2. Размеры
| Ширина | 17, 5 мм |
| Высота | 113 мм |
| Глубина | 114, 5 мм |
| Чертеж |
3. Окружающие условия
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 55 ℃ ухудшение характеристик) |
| -40 °F ... 158 °F (изменение характеристик > 131 °F) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 20 % ... 85 % |
| Допустимая влажность воздуха (хранение / транспортировка) | 20 % ... 85 % |
| Высота | 2000 м |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
| Ударопрочность | 16г, 11 мс |
4. Общие сведения
| Комплект состоит из | 2709561 ME 17, 5 TBUS 1, 5/ 5-ST-3, 81 GN |
| Категория перенапряжения | II |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Степень загрязнения | 2 |
| Материал корпуса | PA 6.6-FR |
| Класс воспламеняемости согласно UL 94 | V0 |
| MTTF | 889 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 391 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34, 25 % (5 дней в неделю, 12 ч в день)) | |
| 151 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 ч в сутки)) |
5. Питание
| Диапазон напряжения питания | 19, 2 В DC ... 30, 5 В DC (Шинные соединители на DIN-рейке) |
| Потребляемый ток, макс. | ≤ 95 мА (@24 В пост. тока, @ 25°C) |
| Защита от перенапряжений при переходных процессах | Да |
6. Аналоговые входы
| Количество входов | 1 |
| Входной сигнал тока | 0 мА ... 20 мА (настраивается с помощь DIP-переключателей) |
| 4 мА ... 20 мА (настраивается с помощь DIP-переключателей) | |
| Входной сигнал тока, максимальный | 22 мА |
| Входное сопротивление, вход тока | |
| Точность | ≤ 0, 02 % (при 25 °C) |
| Температурный коэффициент, стандартн. | тип. 0, 0025 %/K (при -40 °C ... +70 °C) |
| Электропитание | ≥ 12 В DC (для пассивных датчиков (через клемму PWR1, +I1)) |
| Разрешение | 16 бит |
| Защитная схема | Защита от короткого замыкания, защита от перегрузки |
7. Цифровые входы
| Описание входа | Цифровой вход |
| Количество входов | 2 |
| Уровень переключения, сигнал "1" | 10 В AC/DC ... 50 В AC/DC (Вход низкого напряжения) |
| 50 В AC/DC ... 250 В AC/DC (Вход высокого напряжения) | |
| Уровень переключения, сигнал "0" | 0 В AC/DC ... 4 В AC/DC (Вход низкого напряжения) |
| 0 В AC/DC ... 20 В AC/DC (Вход высокого напряжения) | |
| Входная частота | ≤ 2 Гц |
| Входной сигнал напряжения, минимальный | 0 В AC/DC |
| Входной сигнал напряжения, максимальный | 250 В AC/DC |
| Потребляемый ток, макс. |
8. Аналоговые выходы
| Количество выходов | 1 |
| Выходной сигнал, напряжение | 0 В ... 10 В |
| Выходной сигнал напряжения, максимальный | около 10, 83 В |
| Нагрузка | ≥ 10 кΩ |
| Выходной сигнал, ток | 0 мА ... 20 мА |
| 4 мА ... 20 мА | |
| Выходной сигнал тока, максимальный | около 21, 67 мА |
| Нагрузка | ≤ 500 Ω |
| Разрешение | 16 бит |
| Защитная схема | Защита выходов от токов при переходном процессе |
9. Цифровые выходы
| Количество выходов | 2 |
| Исполнение контакта | Переключащий контакт |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальный коммутационный ток | ≥ 10 мА |
| Максимальный коммутационный ток | 2 A (на канал) |
| Долговечность механическая | 1x 107 коммутационных циклов |
| Электрический ресурс | 2x 105 коммутационных циклов (при 2 A, 250 В AC, cosφ 0, 4) |
| 2x 105 коммутационных циклов (при 1 A, 24 В DC, L/R = 48 мс) | |
| Частота переключения максимальная | 2 Гц |
| Коммутационная способность | 120 Вт (24 В DC) |
| 120 Вт (30 В DC) | |
| 20 Вт (48 B DC) | |
| 18 Вт (60 В DC) | |
| 22 Вт (110 В DC) | |
| 40 Вт (220 В DC) | |
| 42 Вт (250 В DC) | |
| 1250 ВА | |
| Режим выходов (настраивается DIP-переключателем) | Удерживание / сброс |
10. Гальваническая развязка
| Цифровые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами // цифровыми выходами // питанием TBUS, усиленная изоляция согласно EN 61010)) |
| Аналоговые I/O | 50 В (Расчетное напряжение изоляции (соотв. между аналоговыми входами / аналоговыми выходами / питание T-образной шины, усиленная изоляция согл. EN 61010)) |
| Цифровые/аналоговые I/O | 300 В (Расчетное напряжение на изоляции (соотв. между цифровыми входами и выходами // аналоговыми входами и выходами, усиленная изоляция согласно EN 61010)) |
11. Испытательное напряжение
| Цифровые I/O | 2, 5 кВ AC (50 Гц, 1 мин) |
| Аналоговые I/O | 1, 5 кВ AC (50 Гц, 1 мин) |
12. Параметры подключения
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0, 2 мм² |
| Сечение жесткого проводника макс. | 2, 5 мм² |
| Сечение гибкого проводника мин. | 0, 2 мм² |
| Сечение гибкого проводника макс. | 2, 5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 14 |
| Длина снятия изоляции | 7 мм |
| Момент затяжки | 0, 6 Нм |
| Резьба винтов | M3 |
13. Индикатор состояния
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) |
| Зеленый светодиод (шинная коммуникация, DAT) | |
| Красный светодиод (ошибка периферии, ERR) | |
| Желтый светодиод (цифровой вход, DI1) | |
| Желтый светодиод (цифровой вход, DI2) | |
| Желтый светодиод (цифровой выход, DO1) | |
| Желтый светодиод (цифровой выход, DO2) |
14. Соответствие / сертификаты
| Наименование | CE |
| Маркировка | Соответствует требованиям ЕС |
| Наименование | EAC |
| Маркировка | EAC |
| Наименование | ATEX |
| Маркировка | II 3 G Ex nA nC IIC T4 Gc |
| Сертификат | IBExU 15 ATEX B008 X |
| Дополнительный текст | Соблюдать особые указания по монтажу в документации! |
| Наименование | IECEx |
| Маркировка | Ex nA nC IIC T4 Gc |
| Сертификат | IECEx IBE 13.0019X |
| Наименование | UL, США / Канада |
| Маркировка | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| Наименование | Испытание вредными газами |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
15. Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Стандарты/нормативные документы | Директива по ЭМС 2014/30/EU EN 61000-6-2 |
| Директива по ЭМС 2014/30/EU EN 61000-6-4 | |
| Директива по взрывобезопасности (ATEX) EN 60079-0 | |
| Директива по взрывобезопасности (ATEX) EN-60079-15 | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Ударопрочность | 16г, 11 мс |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-65г, 10 Гц ... 150 Гц |
16. Соответствие экологическим нормам
| REACh SVHC | Lead 7439-92-1 |
| China RoHS | Период времени для применения по назначению (EFUP)50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
